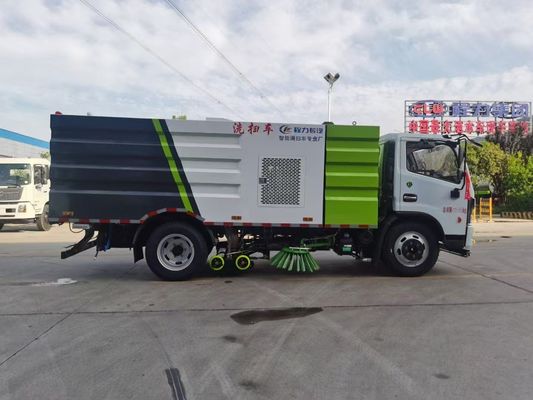

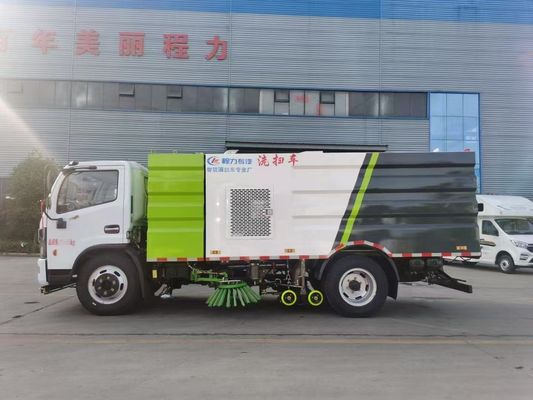

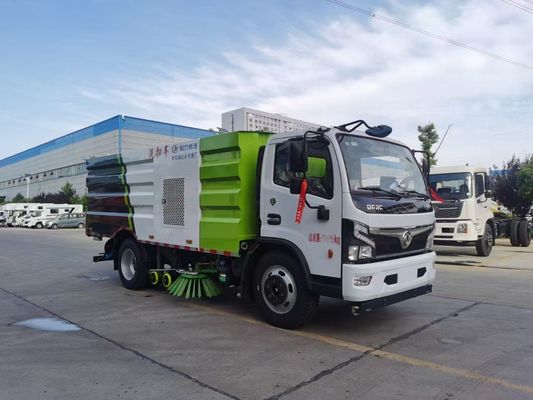

Dongfeng зам угааж, шүүрдэх тоос сорогч гудамж цэвэрлэгээний машин

Ажлын арга

Dongfeng угаалгын болон шүүрдэх тоос сорогч машин нь "шүүрдэх-цэвэрлэх-сорох" ажлын аргыг ашигладаг бөгөөд энэ нь илүү сайн хүч чадал, үр ашгийг хангахын тулд хос хөдөлгүүртэй системээр ажилладаг:

• Хос хөдөлгүүрийн систем:

  • Үндсэн хөдөлгүүр (Явах эд анги): Ачааны машиныг хөдөлгөөн болон тээвэрлэлтэд ажиллуулдаг (жишээ нь, Dongfeng Cummins хөдөлгүүр, 130-190 морины хүчтэй).

  • Туслах хөдөлгүүр: Тусгай зориулалтын, жижиг хөдөлгүүр (жишээ нь, Cummins технологи эсвэл JMC) нь шүүрдэлт болон тоос сорогч систем (сэнс, усны насос, гидравлик систем)-ийг ажиллуулж, цэвэрлэх механизм нь тээврийн хэрэгслийн хурдаас үл хамааран оновчтой хүчээр ажиллахыг баталгаажуулдаг.

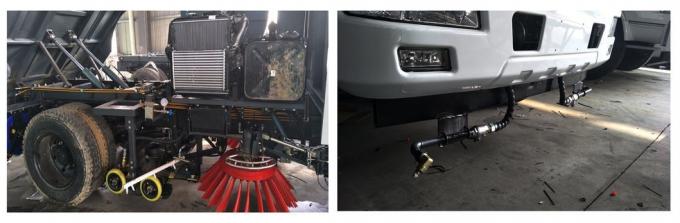

• Шүүрдэх: Хоёр босоо хажуугийн сойз нь хог хаягдлыг суллахын тулд эргэлдэж, замын хашлага болон ирмэгээс ачааны машины замын төв рүү шүүрддэг. Эдгээр сойзууд нь ихэвчлэн саад бэрхшээлээс үүдэлтэй эвдрэлээс урьдчилан сэргийлэх автомат зайлсхийлтийн функцтэй байдаг.

• Угаах/Үрэх:

  • Тоос дарах: Замын гадаргууг норгож, тоосыг дарахын тулд ус шүршигч хошууг хажуугийн сойзны ойролцоо байрлуулж, шүүрдэлтийн явцад агаарт хөөрч орохоос сэргийлдэг.

  • Өндөр даралттай цэвэрлэгээ: Өндөр даралттай ус шүршигч саваа (ихэвчлэн төвд суурилуулсан эсвэл сорох цоргонд суурилуулсан) нь замын гадаргуугаас зөрүүд шороо, шавар, толбыг үлээж цэвэрлэнэ.

• Вакуум соролт: Хүчирхэг, өндөр эзэлхүүнтэй сэнс нь төвийн соролтын цоргон дээр вакуум үүсгэдэг. Энэхүү цорго нь шороо, хог хаягдал, ус (бохир ус)-ын холимгийг зориулалтын хог хаягдал/тоосны саванд шууд соруулдаг. Энэхүү хурдан соролт нь бохир усыг замын гадаргуу дээр үлдэхээс сэргийлдэг.

Бүтээгдэхүүний тойм ба гол онцлогууд

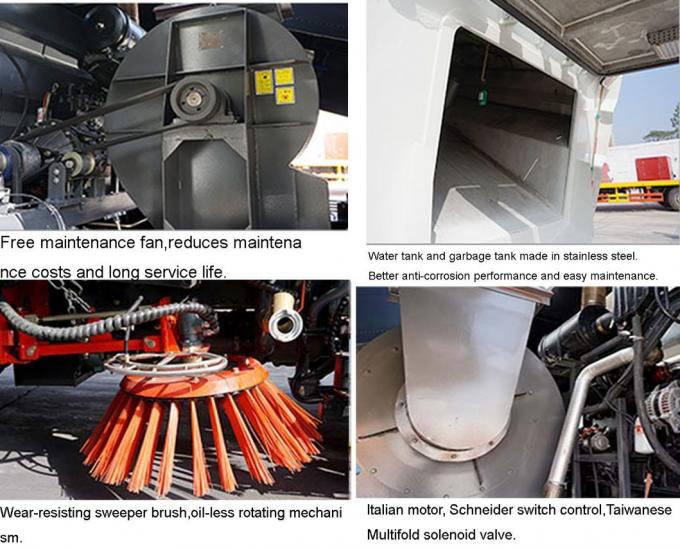

Шүүрдэг ачааны машин нь зам шүүрдэх болон өндөр даралттай зам цэвэрлэх функцтэй, үр ашигтай байгаль орчны ариутгалын ачааны машин юм. Энэ нь хотын гудамж, зам, буудал, талбай гэх мэт газруудад өргөн хэрэглэгддэг. Зам цэвэрлэгээний машин нь голчлон явах эд анги, хайрцаг (хогны хайрцаг болон усны сав), шүүрдэлтийн систем, туслах хөдөлгүүр, сэнсний систем, цэвэрлэх систем, сорох систем, тоосны систем, гидравлик систем болон цахилгаан хяналтын системээс бүрдэнэ. Хогны хайрцаг болон усны сав нь маш зузаан зэвэрдэггүй ган хавтангаар хийгдсэн. Усны сав болон хогны хайрцаг зэврэлтээс болж эрт гэмтэхээс урьдчилан сэргийлэхийн тулд сав болон хогны хайрцагны бүх эд анги нь маш зузаан зэвэрдэггүй гангаар хийгдсэн тул ачааны машины ашиглалтын хугацааг ихээхэн уртасгадаг.

Хайрцагны дээд хэсэгт бөглөрөлтийг багасгах, соролтын урсгалыг хангахын тулд том талбайтай шүүлтүүрийн тор суурилуулсан бөгөөд хайрцагны дээд хэсэгт урсгалын хөтчийн үүр суурилуулсан бөгөөд энэ нь тоосны нөлөөллийг сайжруулж, хог хаягдлын хуримтлалыг жигд болгож, үр дүнтэй хүчин чадлыг сайжруулдаг. Зам цэвэрлэгч машин нь 2 сойзоор тоноглогдсон бөгөөд цэвэрлэх төхөөрөмж нь автомат хаалт хамгаалалт эсвэл автомат дахин тохируулах функцтэй. Зам цэвэрлэгч машин нь өвөрмөц гар даралттай насосны яаралтай өргөх системийг ашигладаг: туслах хөдөлгүүр эвдэрч, туслах хөдөлгүүрийг асааж чадахгүй үед ажилчны засвар үйлчилгээг хөнгөвчлөхийн тулд хог хаягдлын хайрцгийг өргөдөг. Гидравлик хавхлагын бүлэг нь алдартай тэргүүлэх брэндүүдийг ашигладаг: туршилтын даралт нь 35MPa хүрч, урсгалын хурд нь 300л/мин байна. Төрөл бүрийн үйлдвэрлэлийн гидравлик хавхлага болон алхах механик гидравлик хавхлагын динамик, статик болон ядрах хугацааг нарийн шалгаж болно.

Хэт өргөн амны хөндийг ашиглан дотор нь өндөр даралттай ус шүршигч урт эгнээ байрлуулсан бөгөөд газартай ойрхон байрладаг, усны цохилтын хүч ихтэй, бохир усыг сорох нүх рүү шууд чиглүүлж, үр ашигтай болгодог.

Донфэн зам угаалгын машинд суурилуулсан тоос сорогч гудамж шүүрдэх машины техникийн мэдээлэл

Донфэн замын цэвэрлэгч ачааны машины техникийн мэдээлэл

Үнэгүй сэлбэг хэрэгсэл

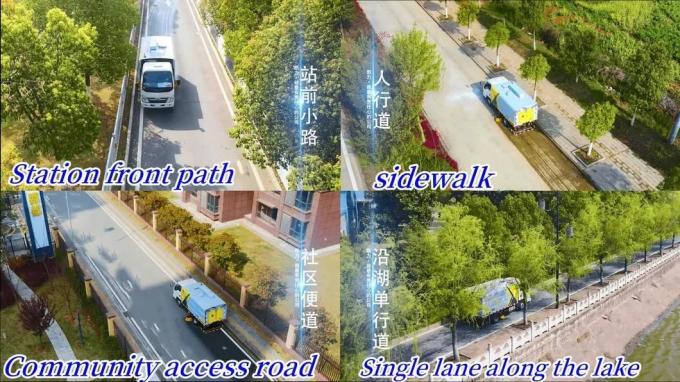

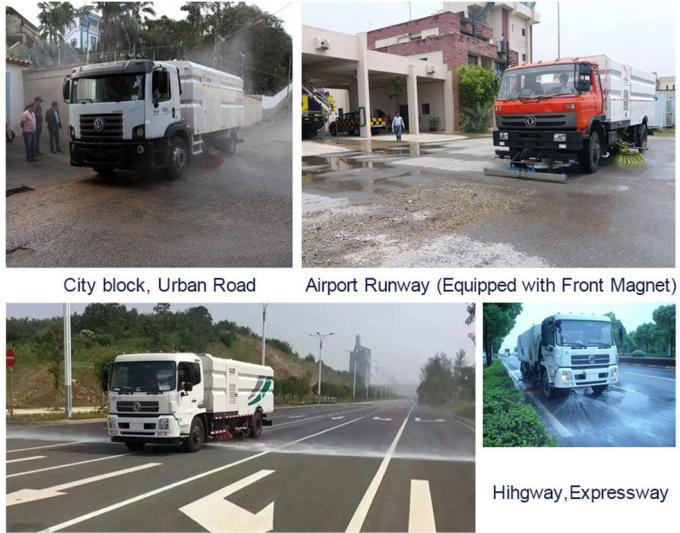

Донфэн зам угаалгын машинд суурилуулсан тоос сорогч гудамж шүүрдэх машины хэрэглээ

• Хотын гудамж цэвэрлэгээ:

  • Хотын гудамж, гол зам, хурдны замыг сайтар цэвэрлэж, хог хаягдал, шороо, элс, навч, хог хаягдал, нарийн ширхэгтэй тоосыг зайлуулах.

  • Хотын ерөнхий ариун цэврийн болон гоо зүйн байдлыг сайжруулах.

• Хотын болон нийтийн орон зай:

  • Хотын төв талбай, талбай, хотын төвүүдийг шүүрдэх, угаах.

  • Явган хүний ​​зам, явган хүний ​​зам, орон сууцны хорооллын замыг цэвэрлэх.

  • Парк, амралт зугаалгын газрууд, түүний дотор зогсоол, зам талбайн ариун цэвэр.

• Үйлдвэрлэлийн болон тусгай орчин:

  • Аж үйлдвэрийн парк, үйлдвэр, барилгын талбайн гадаргууг цэвэрлэж, хүнд хог хаягдал, нуранги, үйлдвэрийн тоосыг зайлуулна.

  • Нисэх онгоцны буудал (нисэх онгоцны буудал, таксины зам) болон боомтын байгууламж (усан онгоцны зогсоол, ачих хэсэг) зэрэг томоохон байгууламжуудад цэвэр цэмцгэр байдлыг хангах.

  • Цементийн үйлдвэр, нүүрсний үйлдвэр, төмрийн үйлдвэр гэх мэт тоосжилт ихтэй газруудад ашигладаг.

• Олон үйлдэлт цэвэрлэгээний ажлууд:

  • Хучилтын цэвэрлэгээ ба үрэлт: Угаах болон өндөр даралтын функцийг хуучин толбо болон наалдамхай шороог цэвэрлэхэд ашигладаг.

  • Тоос дарах ба хянах: Ус шүрших систем нь гадаргууг чийгшүүлэх, шүүрдэх болон тоос соруулах явцад хоёрдогч тоос дээш нисэхээс урьдчилан сэргийлэхэд чухал үүрэгтэй.

  • Хог хаягдал цуглуулах: Энэ нь нарийн ширхэгтэй тоосонцороос эхлээд том хог хаягдал, хайрга хүртэл олон төрлийн хог хаягдлыг тусгай шороо/хог хаягдлын бункерт үр дүнтэй цуглуулж хадгалдаг.

  • Туслах угаалга: Өндөр даралттай ороомог эсвэл шүршигч бууг машины кузов, ерөнхий тоног төхөөрөмж эсвэл орон нутгийн замын хэсгийг цэвэрлэхэд ашиглаж болно.

Тоос сорогч ачааны машиныг голчлон замын тоос цэвэрлэх, соруулахад ашигладаг. Үүнийг далайн боомтууд, нүүрсний уурхайн газрууд, хотын зам, хурдны зам, нисэх онгоцны буудал, усан онгоцны зогсоол, гүүр, талбай, орон сууцны хороолол гэх мэт газруудад өргөнөөр ашигладаг. Зам сорогч ачааны машин нь хөдөлмөрийн зардал болон ажлын цагийг ихээхэн хэмнэдэг. Шүүрдэг ачааны машиныг ашиглахад нэг цаг зарцуулахад бүтэн өдөржин зам шүүрдэхтэй тэнцэх боломжтой!

Донфэн зам угаалгын машинд суурилуулсан тоос сорогч гудамж шүүрдэх машины дэлгэрэнгүй мэдээлэл

Донфэн зам угаалгын машинд суурилуулсан тоос сорогч гудамжны шүүрдэх машин нь шүүрдэх машин, шүршигч, өндөр даралттай угаалгын машины функцийг нэгтгэсэн олон үйлдэлт ариутгалын машин юм. Энэ нь хотын зам, явган хүний ​​замыг үр ашигтай, цогцоор нь цэвэрлэх зориулалттай.

Донфэн нь олон төрлийн загвар үйлдвэрлэдэг тул үзүүлэлтүүд нь харилцан адилгүй байж болно. Дунд болон том багтаамжтай (жишээ нь, нийт 8-12 куб метр багтаамжтай) ердийн загварт үндэслэсэн нийтлэг мэдээлэл болон техникийн үзүүлэлтүүдийг энд оруулав:

Гол функцууд болон үйл ажиллагааны онцлогууд

• Олон үйлдэлт цэвэрлэгээ: Шүүрдэх, өндөр даралттай усаар угаах, тоос сорогчоор тоос шороо болон хог хаягдлыг цэвэрлэх зэрэг үйлчилгээг хослуулсан.

• Шүүрдэх механизм: Ихэвчлэн ар талд суурилуулсан сорох цорготой төвийн дөрвөн дисктэй шүүрдэлтийн системийг ашигладаг.

• Хажуугийн багс: Багс нь хог хаягдлыг сорох замд төвлөрүүлдэг. Тэдгээр нь ихэвчлэн автомат саад тотгороос зайлсхийх функцтэй бөгөөд бие даан удирдаж болно.

• Шүүрдэх өргөн: Ихэвчлэн 2.5-3.5 метр байдаг.

• Шүүрдэх хурд (Ажлын хурд): Ойролцоогоор 3 - 25 км/цаг.

• Цэвэрлэгээний үр ашиг: Ихэнхдээ ≥95% эсвэл ≥98% гэж тэмдэглэдэг.

• Вакуум соролт: Том хэмжээтэй (ойролцоогоор 110 мм хүртэл диаметртэй) тоосонцор зэрэг хог хаягдлыг цуглуулахын тулд хүчирхэг төвөөс зугтах сэнс болон сорох цорго ашигладаг.

• Тоос дарах ба угаах:

  • Бага даралттай шүршигч: Ус шүршигч хошууг хажуугийн сойзны дээгүүр байрлуулж, шүүрдэх явцад тоосыг дарж, хоёрдогч бохирдлоос сэргийлдэг.

  • Өндөр даралттай угаалга: Сэнс хэлбэртэй өндөр даралттай шүршигчтэй бөгөөд заримдаа "U хэлбэрийн усны хутга" гэж нэрлэдэг бөгөөд зөрүүд бэхэлгээг буулгаж, явган хүний ​​зам, хашлага болон хашлага гадаргууг угаах зориулалттай.

  • Гар ажиллагаатай өндөр даралтын жад: Ачааны машиныг өөрөө эсвэл бусад зүйлийг гараар цэвэрлэх зориулалттай өндөр даралтын жадтай автомат ороомгийн ороомог ихэвчлэн багтдаг.

1. Туслах хөдөлгүүртэй. Энэ нь JMC 64KW дэд хөдөлгүүртэй бөгөөд сорох төхөөрөмжид хангалттай хүч өгдөг. Дэд хөдөлгүүр нь сэнстэй холбогдсон бөгөөд автомат төвөөс зугтах шүүрч авах функцийг ашигладаг бөгөөд дэд хөдөлгүүрийг ачаалалгүй асаах баталгаа өгдөг.

2. Вакуум төхөөрөмж болон сорох цоргоны зохион байгуулалт нь "сорох цоргоны өргөнийг үндсэн сорох + зүүн ба баруун талын сорох цоргоны бүтцийн зохион байгуулалтаар" ашигладаг. Сорох аяганы төхөөрөмж нь саад бэрхшээлтэй тулгарах үед автоматаар зайлсхийх, дахин тохируулах функцтэй. Энэ функц нь тоос цуглуулагч амархан гэмтэх асуудлыг үр дүнтэй шийдвэрлэх боломжтой. Бүрэн хөвөгч сорох цорго нь том вакуум өргөн, өндөр вакуум үр ашигтай, сорох цоргыг тохируулах, засвар үйлчилгээ хийхэд тохиромжтой.

3. Хогийн савны доторлогоо нь давхар бүтэцтэй, дотор давхарга нь бүхэлдээ зэвэрдэггүй гангаар хийгдсэн; 4 багц полимер шүүлтүүрийн цилиндрийн өндөр үр ашигтай шүүлтүүр нь тоосноос үүдэлтэй хоёрдогч бохирдлыг үр дүнтэй бууруулж чаддаг.

4. Ачааны машины урд хэсэг нь гар шахуургын автомат яаралтай тусламжийн системээр тоноглогдсон. Сүүл хэсэг нь нэмэлт ус шүрших тоос зайлуулах төхөөрөмжөөр тоноглогдсон; Хогийн савны хаалгыг онгойлгож, хааж, хогийн цэгийг жолооны өрөөнд ажиллуулж болох бөгөөд энэ нь аюулгүй, тохиромжтой, найдвартай.

5. Вакуум машины шүүлтүүр цилиндр нь вакуум машинд шингэсэн тоосыг үр дүнтэй ялгаж, хоёрдогч тоосны бохирдлоос зайлсхийх боломжтой. Вакуум машины шүүлтүүр цилиндрийг цэвэрлэх хоёр арга байдаг бөгөөд нэг нь автомат импульсийн тоос цэвэрлэх төхөөрөмжтэй, нөгөө нь задалж цэвэрлэдэг. Хоёуланг нь ашиглахад хялбар.
