HOWO 22 метрийн сунгагч гарт, агаарт ажиллах тавцант (сагстай) ачааны машин
HOWO 22 метрийн сунгагч гарт, агаарт ажиллах тавцант (сагстай) ачааны машин
Үзүүлэлт / Ангилал | Дэлгэрэнгүй мэдээлэл |
Нэр төрөл | Гидравлик сунгагч гарт (телескоп) ачааны машин |
Загварын дугаар | CLW5040JGKCGK |
Үйлдвэрлэгч | Chengli Special Automobile Co., Ltd ( Чэнли Тусгай Автомашин ХК) |
Машины брэнд / Барааны тэмдэг | HOWO |
Хөдөлгүүрийн брэнд | Cummins / Isuzu (Je493zlq3a) |
Үйлдвэрлэсэн улс | БНХАУ |
Ажиллах өндөр (Тавцан) | 22 метр |
Даац | 20 тонн |
Хөдөлгүүрийн чадал | 150-250 морины хүч (HP) |
Ашиглах түлш | Дизель |
Хөдөлгүүрийн стандарт | Евро 3 |
Хурдны хайрцаг | Wly6ts40 (Механик / Гар) |
Хөтлөгч үнхэлц / Тэнхлэг | 4x2 / 2 тэнхлэг (Даац: 2/3.5) |
Дугуй | 7.00R16 |
Төрөл | Гидравлик |
Байдал | Шинэ |
Овор хэмжээ (УхӨхӨ) | 5995 х 2000 х 3100 мм |
Онцлох шинж чанар | 22 метрийн сунгагч гарт өсгөгч машин, сунгагч гарт сагстай HOWO ачааны машин, агаарт ажиллах тавцант машин |
Баталгаажуулалт / Сертификат | ISO9001, ISO14001, OHSAS18001, CCC, ISO9000, TS16949, EPA, EEC, RoHS, CE |
Захиалгаар өөрчлөх (Customization) | Боломжтой |
Тээвэрлэлтийн баглаа боодол | Баглаа боодолгүй (Nude) |
19 үзэлт
Бүтээгдэхүүний тодорхойлолт

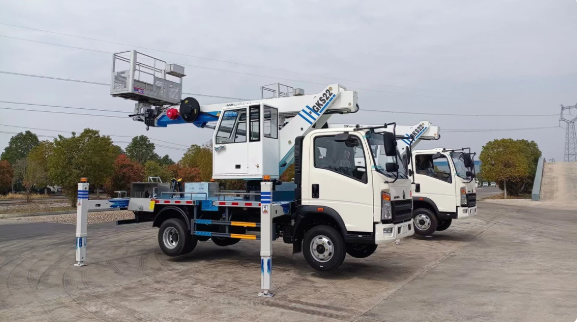

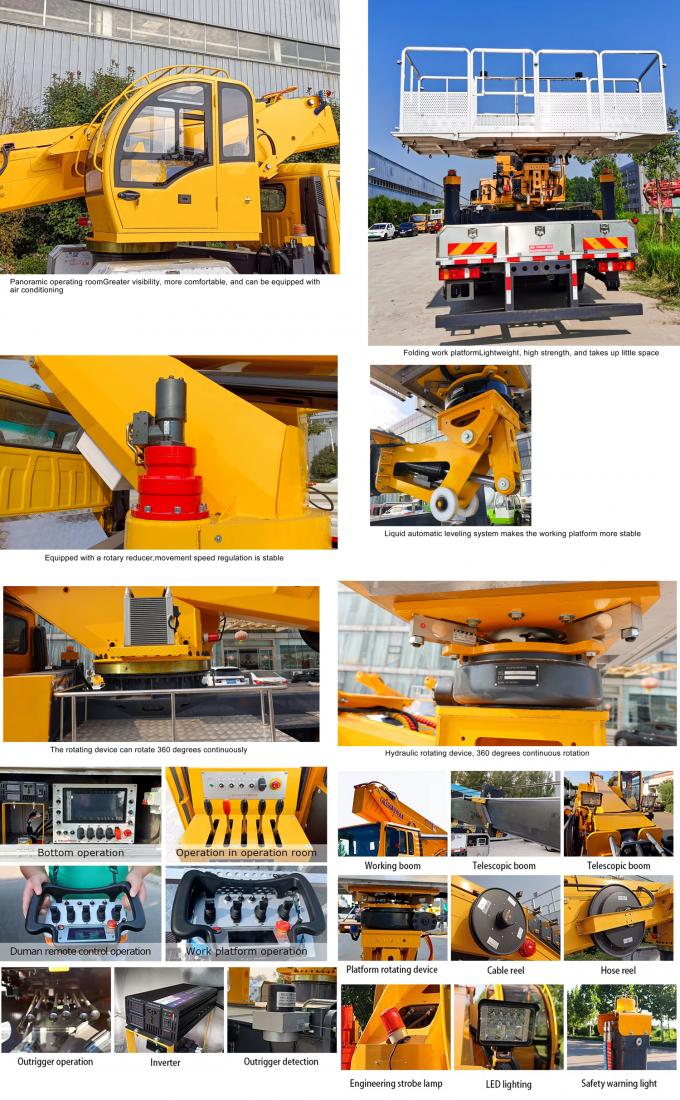

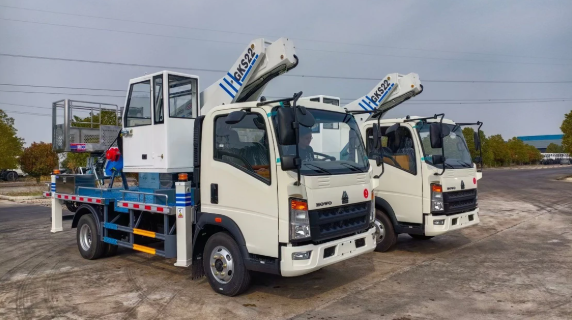

HOWO 22 метрийн сунгагч гарт (телескоп), агаарт ажиллах тавцант (сагстай) ачааны машины танилцуулга болон техникийн үзүүлэлт
Энэхүү автомашин нь өндөрт хийгдэх разз бүрийн угсралт, засвар үйлчилгээний ажилд зориулагдсан, HOWO явах анги дээр суурилагдсан тусгай зориулалтын техник юм.
Үндсэн шинж чанар ба хэрэглээ
Ажиллах өндөр: Хамгийн дээд тал нь 22 метр өндөрт гарагч сунгагч гартай.
Сунгагч гар (Boom): 3 хэсэгтэй шулуун сунадаг (телескоп) гар. Зарим загварт нугасан болон сунадаг гарын хослол байдаг.
Ажлын сагс: 200 кг даацтай (1-2 ажилтан + багаж хэрэгсэл), ±90° эргэх тохируулгатай, автоматаар тэгшлэгч системтэй.
Аюулгүй байдал: H-хэлбэрийн гидравлик тугуудтай, даац хэтрэхээс хамгаалсан түгжээтэй, ослын үед буулгах насос ба ослын зогсоолын товчлууртай.
Хэрэглэх салбар: Гудамжны гэрэлтүүлэг, цахилгааны ба холбооны шугам, барилгын фасад цэвэрлэгээ, будаг, модны тайралт, гадна сурталчилгааны самбар байрлуулах, үйлдвэрийн дотор засвар.
I. Явах анги (Chassis) ба техникийн үзүүлэлт
Үзүүлэлт | Стандарт хэмжээ / Хүч | Тайлбар |
Машины брэнд | Sinotruk HOWO (Хөнгөн ангилал) | Бат бөх, маневрлах чадвар сайтай |
Хөтлөгч үнхэлц | 4×2 | Зүүн талдаа жолооны хүрдтэй |
Кабины төрөл | Нэг эгнээ (1.5 эгнээ) | 2-3 хүний суудалтай, агааржуулагчтай |
Хөдөлгүүрийн төрөл | Дизель, турбо заагчтай | Chaochai, Cummins эсвэл ижил түвшний |
Хөдөлгүүрийн чадал | 95 МӨ - 150 МӨ | |
Хөдөлгүүрийн стандарт | Евро 3 - Евро 5 | |
Тэнхлэг хоорондын зай | 3300 мм - 3800 мм | Хотын нөхцөлд маневрлахад тохиромжтой |
Хурдны хайрцаг | Механик, 5 эсвэл 6 араатай | Эргэлт дамжуулах хайрцагтай (PTO) |
Дугуй ба Тормос | 7.00R16 / 8.25R16 | Хийн тормос (Power Steering гидртэй) |
Гадна овор хэмжээ | ≈ 8100 × 2280 × 3300 мм | Уртасгасан сунгагч гартай |
Нийт бохир жин (GVW) | ≈ 6,800 кг - 8,500 кг | Даацнаас хамаарч өөрчлөгдөнө |
II. Өсгөгч тавцан (Сунгагч гар ба сагс)
Үзүүлэлт | Үзүүлэлтийн утга | Тайлбар |
Ажиллах хамгийн дээд өндөр | 22 метр | Сагсны ёроол хүртэлх өндөр ≈ 20м |
Ажиллах радиус (Алслалт) | ≈ 7.5 метр | Хэвтээ чиглэлд сунах зайд хамаарна |
Сунгагч гарын төрөл | Телескоп гар (Шулуун сунадаг) | 3 хэсэг бүхий бат бөх бүтэцтэй |
Эргэх өнцөг | 360° тасралтгүй эргэнэ | Эргэх суурьтай (Turntable) |
Сагсны даац / Хэмжээ | 200 кг / 1000×700×1100 мм | 2 ажилтан + багаж хэрэгсэл |
Сагсны эргэх өнцөг | ±90° | Байрлалыг нарийн тохируулах боломжтой |
Доод тугууд (Outriggers) | 4 гидравлик туг (H-хэлбэрт) | Тэгш бус гадаргууд тогтвортой байдлыг хангана |
Удирдлага | Хоёр талт удирдлага | Сагсан дотор болон газраас (суурь дээрээс) |
Нэмэлт өргөгч дэгээ (Optional) | 500 кг - 1000 кг | Кран болгон ашиглах туслах дэгээ |
III. Аюулгүй байдал ба Гидравлик систем
Гидравлик түгжээ: Ажлын гар ба тугуудын хоорондох аюулгүй байдлын түгжээтэй (Тугуудыг бүрэн дэлгээгүй үед сунгагч гар ажиллахгүй).
Автомат тэгшлэгч: Сагсыг автоматаар хэвтээ түвшинд барина, машины кузов дээр усны түвшин хэмжигчтэй.
Ослын систем: Хөдөлгүүр унтрах үед сагсыг буулгах ослын цахилгаан насостой, ослын зогсоолын товчлууруудтай.
Тугуудын удирдлага: Тэгш бус хөрсөнд тохируулан гидравлик хөл тус бүрийг тусад нь эсвэл зэрэг удирдаж болно.
IV. Захиалгат ба нэмэлт сонголтууд (10м - 16м болон бусад загварт)
1.Өргөгч дэгээ: 1 тонн хүртэлх даацтай (800-1000мм суналттай) туслах дэгээ суурилуулах боломжтой.
2.Алсын удирдлага: Газраас ажиллах радио долгионы зайн удирдлагын систем (Wireless Remote).
3.Хурдны тохируулга: Электро-гидравлик хувьсах тохируулгатай тул сагсны хөдөлгөөн маш зөөлөн, гишгүүргүй сунана.
4.Ажиллах өндрийн сонголтууд: Үйлдвэрээс 6м, 10м, 12м, 14м, 16м, 18м, 20м, 22м, 24м, 28м, 32м, 38м, 45м хүртэлх олон төрлийн сонголттойгоор үйлдвэрлэгддэг.
