Явах эд анги

ISUZU Giga VC61 эсвэл үүнтэй төстэй

Тодорхой загвар болон зах зээлээс хамааран өөр өөр байдаг.

Хөдөлгүүрийн морины хүч

240 морины хүчтэй (ойролцоогоор 176 кВт)

Загварын нэрийн хүсэлтийн дагуу.

Хөдөлгүүрийн загвар

6UZ1-TCG50 эсвэл үүнтэй төстэй 6 цилиндртэй хөдөлгүүр.

6HK1 гэх мэт бусад загваруудыг ISUZU ачааны машинуудад ашигладаг боловч 6UZ1 нь GIGA-д түгээмэл байдаг.

Цилиндрийн төрөл

6 цилиндртэй, шугаман хөдөлгүүртэй, дизель, турбо хөдөлгүүртэй, завсрын хөргөлттэй, усан хөргөлттэй.

Хамгийн их эргүүлэх хүч

240 морины хүчтэй хөдөлгүүрийн тодорхой эргүүлэх хүчийг жигд бус нийтэлсэн боловч ерөнхийдөө Giga цувралын өндөр эргүүлэх хүчийг ашигладаг.

Өндөр морины хүчтэй загварууд нь ихэвчлэн 1000 Нм-ээс хэтрэх эргүүлэх хүчтэй байдаг.

Нүүлгэн шилжүүлэлт

7.8 л-ээс 9.8 л (7900 мл-ээс 9839 мл)

Энэ нь 240 морины хүчтэй хөдөлгүүрийн хувилбараас хамаарна.

Хөдөлгүүрийн стандарт

Евро III, IV, эсвэл V/VI.

Драйвын төрөл

4x2 (6 дугуйтай) эсвэл том багтаамжтай загваруудад 6x4 байдаг.

4x2 нь дунд зэргийн багтаамжийн хувьд түгээмэл байдаг.

Халдаах

Механик, FAST 8 шатлалт эсвэл 12 шатлалт механик хурдны хайрцаг.

Усны савны багтаамж

10,000 литрээс 18,000 литр хүртэлх хэмжээтэй

240 морины хүчтэй хөдөлгүүрийн ерөнхий багтаамж нь 12,000 литрээс 15,000 литр (ойролцоогоор 3,170-3,960 АНУ-ын галлон) орчим байдаг.

Савны материал

Зэврэлтээс хамгаалах боловсруулалттай өндөр чанартай нүүрстөрөгчийн ган (Q235/Q345).

Зэвэрдэггүй ган (жишээ нь, SS304) нь ундны ус эсвэл идэмхий орчинд ихэвчлэн сонголт болдог.

Тээврийн хэрэгслийн нийт жин (GVW)

18,000 кг-аас 22,000 кг хүртэл

Савны багтаамж болон тэнхлэгийн тохиргооноос хамааран өөр өөр байдаг.

Хажуугийн жин

7,500 кг-аас 9,000 кг хүртэл

Нийт хэмжээсүүд (Урт x Өргөн x Өндөр)

8500-9000 x 2500 x 3200-3300 мм

Бодибилдинг хийгчээс хамааран өөр өөр байдаг.

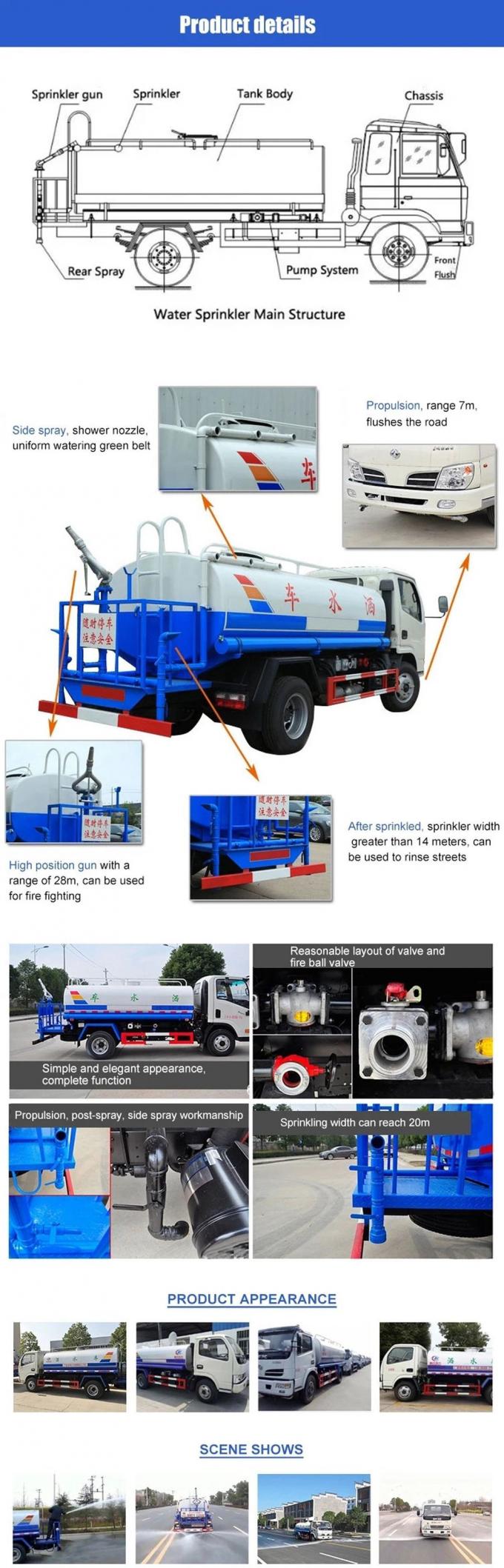

Шүрших систем

Усны насос

Хятадын алдарт брэнд (жишээ нь, Weilong), өндөр урсгалтай өөрөө сэнсдэг төвөөс зугтах хөдөлгүүр.

Насосны урсгалын хурд

60 м³/цаг (1,000 л/мин) буюу түүнээс дээш.

Насосны толгой (Өргөх)

Ойролцоогоор 90 метр.

Соролтын гүн

≥6−7 метр

Өөрөө праймердах чадвар.

Шүрших өргөн (урд/хажуу тал)

≥14 метр

Урд талын нугасны хошуу эсвэл сэнс хэлбэртэй цорго болон хажуугийн шүршигч ашиглан үүнийг хийж чадна.

Усан их буу/бууны талбай

≥28 метр (ихэвчлэн 35 метр хүртэл)

Арын ажлын тавцан дээр суурилуулсан өндөр даралттай усны их буу, 360° эргэлддэг, шүрших хэв маягийг тохируулж болно (их хэмжээний бороо, шиврээ бороо, манан).

Шүрших цорго

Урд талын ус зайлуулах цорго, хойд шүршигч цорго, хажуугийн шүршигч цорго.

Бусад онцлогууд

Шаттай арын ажлын тавцан, Таталцлын урсгалын хавхлага, Галын цоргоны холболт/оролт, Багажны хайрцаг.

Стандарт

Сонголт

Явах эд ангийн загвар

ISUZU GIGA, 6*4,4500MM тэнхлэг хоорондын зай;

Хөдөлгүүр

6UZ1-TCG51, Евро V, 350 морины хүчтэй; 9.839л багтаамжтай

Техникийн үзүүлэлт

GIGA хавтгай дээвэртэй, 2 хүний ​​суудалтай + 1 ортой, агааржуулагчтай; төв түгжээтэй, цахилгаан цонхны шилтэй, цагаан өнгөтэй

хийн суудал, хийн түдгэлзүүлсэн бүхээг, хром сараалжны нүүр;

Хурдны хайрцаг

ZF8S2030TO, Гарын авлагын төрөл, 8 урагш ба 1 урвуу

PTO

Багцлагдсан

Тоормосны систем

ABS-тэй

Дугуй

315/80R22.5,10+1 ширхэг;

12.00R22.5

Дугуйны бүрээс

Хуванцараар хийсэн, сойзгүй

Яндангийн хоолой

Урд талд, урд бамперын доор, оч унтраагчтай

Түлшний сав

600л

Зүйл

Стандарт

Дунд зэрэг

Ус

Ачаалж буй систем

Дээд ачаалал

Багтаамж ба тасалгаанууд

20,000л, +5% -ийн дагуу ачаалалтай, нэг тасалгаатай

Савны бүрхүүлийн материал ба зузаан

Нүүрстөрөгчийн ган, 5.0/Q235

Савны төгсгөл ба зузаан

Нүүрстөрөгчийн ган, 5.0/Q235, савласан

Тасалгааны хана ба зузаан

Нүүрстөрөгчийн ган, 5.0/Q235, савласан

Долгионы эсрэг хавтан ба зузаан

Нүүрстөрөгчийн ган, 5.0/Q235, дөрвөлжин хэлбэртэй

Нүх

2 ширхэг, 20 инч

Доод ачааллын систем

Нэг 3 инчийн нүүрстөрөгчийн ган хоолойн шугам Хоолойн шугамын гаралт нь савны баруун талд, арын тэнхлэгийн урд хэсэгт байрладаг. Хоолойн шугамын гаралт бүрт 3 инчийн нүүрстөрөгчийн ган бөмбөлөг хавхлага бэхлэгдсэн байдаг.

Шат

Савны урд хэсэгт салгаж болдог нүүрстөрөгчийн ган шат суурилуулсан

Явган хүний ​​зам:

Савны бүх уртын дагуу гулсахгүй алхах зам.

Хоолойн тээвэрлэгч:

Хоёр ширхэг нүүрстөрөгчийн ган

Хоолой:

Хоёр үзүүрт нь хоёр ширхэг, 3"x4м хэмжээтэй, 3" зэвэрдэггүй ган эмэгтэй тэмээний цоожтой холбогч.

Шахуурга

PTO-оор ажилладаг нүүрстөрөгчийн ган материал

Гал унтраагч хайрцаг:

Савны зүүн ба баруун талд хоёр хайрцаг бэхлэгдсэн байна.

Гал унтраагч:

4 кг-ын хоёр ширхэг хуурай нунтаг гал унтраагч.

Хамгаалагч:

Хуванцар хавхлагатай хуванцар материалаар хийсэн шаврын хамгаалалт.

Багажны хайрцаг:

CIMC-ээс нийлүүлсэн

Ус зайлуулах хоолой;

Зөөлөн ган

Хажуугийн хамгаалалт:

Хоёулаа. Үйлдвэрлэгчийн стандарт загвар

Арын бампер:

Үйлдвэрлэгчийн стандарт загвар

1) Нүүрстөрөгчийн ган усны сав, зузаан нь 5 мм.

2) Усны насостой.

3) Арын ажлын тавцантай.

4) Сорох хоолойтой.

5) Галын холбогчтой

6) Хүндийн хүчний хавхлагатай

а. янз бүрийн зам цэвэрлэх зориулалттай

b. Хотын ногоон байгууламжийн ариун цэвэр

в. Мод, ногоон бүс, зүлэг услах

d. Өндөрлөг газрын барилгын угаалга

д. Хүргэлтийн ус

1) Урд болон хойд талаас ус цацаж байна.

2) Зүүн ба баруун талд ус цацаж байна.

3) Тавцан нь ус цацдаг шүршигчтэй.

4) Усны баганыг манан болгон тохируулж болно

5) Ус цацах өргөн: ≥14м.

6) Ус цацах зай: ≥28м.

Савны бүрхүүлийг урьдчилан боловсруулах

Будахаас өмнө элс цацах

Будаг

3M ойлгогч наалттай цагаан (Улаан/Цагаан)

Хазчем наалт

Шаардлагын дагуу

Үйлдвэрийн стандартын дагуу.

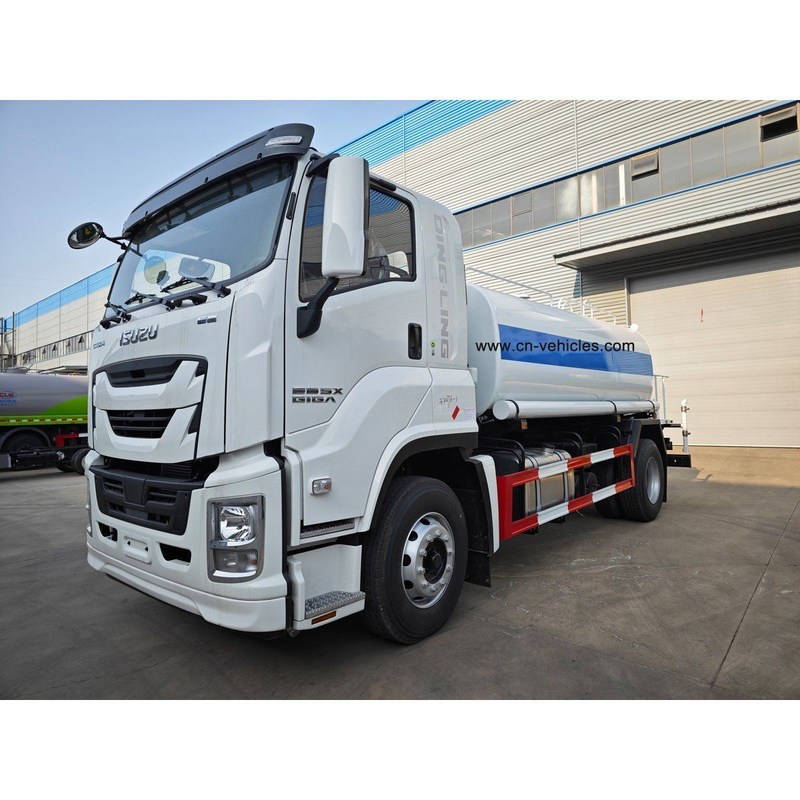

Явах эд ангийн брэнд

ISUZU Giga (ихэвчлэн 4x2 эсвэл FVR загвар)

Хүнд даацын найдвартай байдгаараа алдартай.

Хөдөлгүүрийн морины хүч

240 морины хүчтэй (177 кВт)

Хүсэлтэд заасанчлан.

Хөдөлгүүрийн загвар

Янз бүрийн боловч нийтлэг байдаг: ISUZU 6HK1 эсвэл үүнтэй төстэй дизель хөдөлгүүр.

6 цилиндртэй, усан хөргөлттэй, турбо хөдөлгүүртэй дизель хөдөлгүүр.

Ялгарлын стандарт

Евро 5 эсвэл Евро 6 .

Орчин үеийн хөдөлгүүрийн зохицуулалт.

Нүүлгэн шилжүүлэлт

7.79 л (6HK1-TCG51 хөдөлгүүрийн хувьд)

Халдаах

Механик, 6 эсвэл 8 шатлалт (жишээ нь, ISUZU MLD эсвэл FAST хурдны хайрцаг).

Драйвын төрөл

Энэ хүч/багтаамжийн хувьд 4x2 (хоёр тэнхлэгтэй, хойд дугуйгаар хөтөлдөг) нь түгээмэл байдаг.

Тээврийн хэрэгслийн нийт жин (GVW)

18,000 кг (18 тонн)

Эцсийн савны багтаамж болон дүрэм журмаас хамааран өөр өөр байдаг.

Такси

Giga цувралын бүхээг нь ихэвчлэн агааржуулагч, жолооны хүрдний хүчлүүртэй, 2-3 хүний ​​суудалтай.

Усны савны багтаамж

12,000 литрээс 15,000 литр хүртэл (3,170-3,960 галлон)

Энэ багтаамж нь 18 тонн 4x2 явах эд ангид түгээмэл байдаг.

Савны материал

Нүүрстөрөгчийн ган (хамгийн түгээмэл) эсвэл зэвэрдэггүй ган (ундны/ундны ус эсвэл идэмхий шингэний хувьд).

Усны насос

Хятадын алдарт брэндийн өөрөө сэнсдэг төвөөс зугтах насос

Урсгалын хурд 60 м³/цаг, усны даралт 90 м байдаг.

Өөрийгөө бэлтгэх чадвар

Соролтын өргөлт ≥7 метр.

Цөөрөм эсвэл гол мөрөн гэх мэт гадаад эх үүсвэрээс ус татахад зайлшгүй шаардлагатай.

Шүрших өргөн

≥14 метр (урд/хажуугийн шүршигч хошууг ашиглан).

Зам цэвэрлэх болон тоос дарах зориулалттай.

Усан их буу/бууны талбай

≥28 метр (арын тавцан дээр суурилуулсан их буу ашиглан).

Хүчтэй бороо, дунд зэргийн бороо, шиврээ бороо, эсвэл манан/манан зэрэг функцүүдэд тохируулж болно.

Шүрших цорго

Стандарт тохиргоо: Урд, хойд болон хажуугийн шүршигч хошуу/бар.

Удирдлагыг гараар хийдэг бөгөөд хийн/цахилгаан удирдлагатай байх сонголттой.

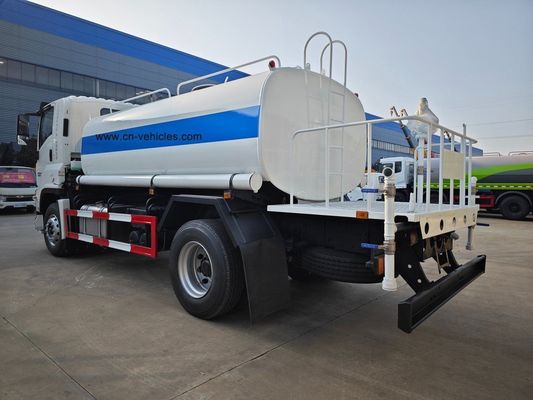

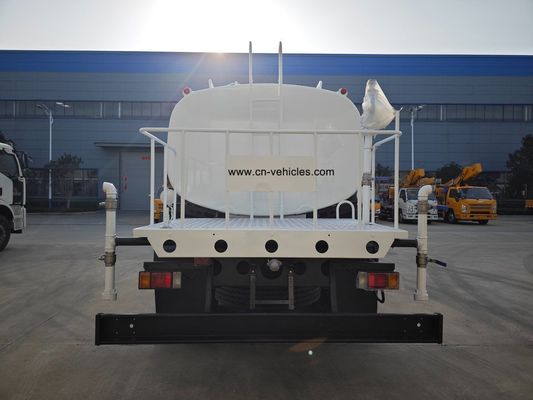

Арын тавцан

Ажлын тавцан, аюулгүйн хашлага, өндөр даралттай усны их буу/буугаар тоноглогдсон.
