Явах эд анги

Shacman F3000 эсвэл H3000

6x4 эсвэл 8x4

Хөдөлгүүрийн морины хүч

~240 морины хүчтэй

Энэ ангиллын дунд болон хүнд даацын явах эд ангиудад түгээмэл хэрэглэгддэг хүрээ. Бусад сонголтуудад Вэйчай зэрэг үйлдвэрлэгчдийн 270-380 морины хүчтэй хувилбарууд багтдаг.

Савны багтаамж (Нийт)

15,000-25,000 литр (~4,000-6,600 галлон)

Энэ нь цэвэр ус (урсгах) болон бохир ус (вакуум)-ын нийлмэл хүчин чадал юм.

Савны хуваалт (Ердийн)

Цэвэр ус: 4,000л - 6,000л Бохир ус/лаг: 10,000л - 20,000л

Сав нь тасалгаатай бөгөөд илүү том эзэлхүүн нь бохир ус/лаг цуглуулахад зориулагдсан.

Вакуум систем

Өндөр хүчин чадалтай вакуум насос

Европын брэндийн насос (MEC, Jurop, Moro гэх мэт) эсвэл дээд зэрэглэлийн Хятадын брэндийн насосоор тоноглогдсон байдаг.

Соролтын гүн/өргөлт

>7 метр

Вакум насос ямар гүнээс хаягдал гаргаж авах боломжтойг заана.

Шүршигч систем

Өндөр даралттай усны насос

Ус шахах/цэвэрлэхэд ашигладаг. Импортын насос (Германы PINFL шиг) байж болно, даралт нь ихэвчлэн 16 МПа (2,320 PSI) ба урсгалын хурд нь 300 л/мин хүртэл хэлбэлздэг.

Халдаах

ХУРДАН Араа, 9 шатлалт эсвэл 10 шатлалт механик.

Хүнд даацын болон янз бүрийн газар нутагт зориулагдсан

Ачааны машины техникийн үзүүлэлт

ачааны машины загвар

CLW5253GXWT10

Техникийн үзүүүлэлт

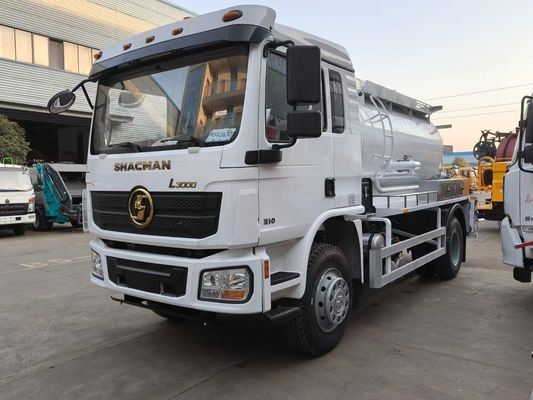

SHACMN L3000 Хавтгай дээвэртэй нэг эгнээний кабин, гидравлик жолооны хүрдтэй. Электрон гал асаах систем, агааржуулагч

Жолоодлогын төрөл

4x2 зүүн гар талын жолоодлого

Хамгийн дээд хурд (км/цаг)

90

Нийт хэмжээс (мм)

8550*2500*3455

Жингийн жин (кг)

19000

Ажлын байрлал дахь жин (кг)

8575

Тэнхлэг хоорондын зай (мм)

4600

F/R замын суурь (мм)

2022/1830 он

F/R гадагшлах хэмжээ (мм)

1500/2380

Ойртолт/Явах Сахиусан тэнгэр

16/14

Дугуй

10.00R20 (10+1)

Авцуулах холбоо

Ганц хавтантай хуурай өрцний пүршний шүүрч авах

Жолооны хүрд

Цахилгаан туслахтай гидравлик жолоодлого

Ачааны хайрцаг

8 шатлалт хурдны хайрцаг

Гүүр

Урд тэнхлэг

4.8T

Арын тэнхлэг

10T

Хөгжүүлэлт

Загвар

WD6.210E32

Түлшний төрөл

Дизель түлш

Төрөл

Усан хөргөлттэй зургаан такттай, шууд шахалттай, турбо хөдөлгүүртэй

Яндангийн хэмжээ (мл)

6700

Хамгийн их гаралтын чадал/эргэлтийн хурд (hp/rpm)

210/2200

Хамгийн их эргүүлэх хүч/эргэлтийн хурд (Нм/rpm)

1050/1100~1600

Тоормосны систем

Үйлчилгээний тоормос

Шахсан агаарын тоормос

Паркийн тоормос

Хаврын энерги

Туслах тоормос

хөдөлгүүрийн яндангийн тоормос

Цахилгаан систем

24 вольт

Дээд биеийн үзүүлэлт

Савны эзэлхүүн

10000л

Өнгө

Үйлчлүүлэгчийн зааврын дагуу корпорацийн өнгөөр ​​будсан, хоёр хаалган дээрээ лого байрлуулсан

Танкерын материал

5мм нүүрстөрөгчийн ган (Q235)

Тусгай функц

Соролтын өндөр

≥9(м)

Сорох хугацаа

250(S)

Хамгийн их налуу өнцөг

≥45°

хамгийн их вакуум

≥11 МПа

Өргөх хугацаа

≤45 S

Хавтасны нээлтийн өнцөг

≥75°

Хавтасны нээлтийн хугацаа

≤25 S

Сорох хоолой

3м урт, 100мм диаметртэй

Хоолойн тавиурууд

Савны хоёр талд суурилуулсан, тус бүр дор хаяж долоон хоолой багтаах боломжтой

Холбох хэрэгсэл

Шахуургад суурилуулсан дөрвөн талын солих хавхлага
Ус зайлуулах тусгаарлагч
вакуум насос
Арын хаалга бүрэн нээгдэнэ
Савны дээд ба доод хэсэгт байрлах харааны шил
Шат: Савны дээд хэсэгт нэвтрэх зориулалттай савны дээд хэсэгт байрлах бүрэн шат

вакуум насос

насосны төрөл

SK-12

моторын хүч (кВт)

11

жин (кг)

460

насосны хурд (эрг/мин)

1440 он

Сорох даралт (МПа)

5.4

диаметр (мм)

80

Функцийн товч танилцуулга

Энэ нь PTO, дамжуулах гол, вакуум насос, танкер, гидравлик систем болон хоолойн системээс бүрдэнэ.

Явах эд ангийн брэнд

SHACMAN (жишээ нь, H3000, F3000 цуврал)

Хүнд даацын, найдвартай платформ.

Драйвын төрөл

4x2 эсвэл 6x4

Жижиг багтаамж/хотын бүсэд 4x2; Том болон хүнд даацын саванд 6x4.

Хөдөлгүүрийн морины хүч

~240 морины хүчтэй

Тодорхойлсон хүч, ихэвчлэн Cummins эсвэл Weichai хөдөлгүүрээс гардаг. 240 морины хүчтэй Isuzu 6HK1 хөдөлгүүрийг өөр явах эд анги дээр хосолсон төхөөрөмжүүдэд ашигладаг бөгөөд энэ хүчин чадлын түвшин нь ажилд хамгийн тохиромжтой болохыг харуулж байна.

Халдаах

Гарын авлага (жишээ нь, FAST Gear)

Олон урагш болон ухрах хурд (жишээ нь, 8 шатлалт эсвэл 10 шатлалт).

Дугуйны тодорхойлолт

10.00R20 эсвэл 12.00R20 (нийт жингээс хамаарч өөр өөр байдаг)

Бат бөх чанарыг хангах радиаль дугуй.

Нийт савны багтаамж

12,000-20,000 литр (12 м3-20 м3)

Багтаамж нь явах эд ангийн нийт жингээс (GVW) ихээхэн хамаарна.

Савны хуваалт (Ердийн)

Цэвэр ус: 4,000л - 6,000л Бохир ус/лаг: 8,000л - 14,000л

Үр дүнтэй цэвэрлэгээ болон цуглуулгын хувьд пропорциональ хуваалттай.

Савны материал

Өндөр чанартай нүүрстөрөгчийн ган (жишээ нь, Q235, 5мм-6мм зузаантай)

Зэвэрдэггүй ган (SUS304) эсвэл зэврэлтээс хамгаалах бүрхүүл нь нэмэлт сайжруулалт юм.

Гадагшлуулах систем

≥45∘ хаях өнцөгтэй гидравлик өөрөө буулгах (адуур хаях).

Хүнд лагийг хурдан бөгөөд бүрэн гадагшлуулах боломжийг олгодог.

Арын хаалга

Гидравлик онгойлгох/хаах болон түгжих

Ашиглалтын явцад битүүмжлэгдсэн систем болон цэвэрлэгээ/засвар үйлчилгээнд бүрэн нэвтрэх боломжийг олгодог.

Вакуум насос

Өндөр үр ашигтай насос (Weilong - Хятадын шилдэг брэнд, эсвэл Jurop, Moro, эсвэл Италийн MEC зэрэг импортын брэндүүд)

Хүчтэй соролтод шаардлагатай вакуум түвшинг бий болгодог.

Хамгийн их сорох хүч

≥7 метр (босоо өргөлт)

Ачааны машин бохир ус татаж чадах хамгийн дээд гүн.

Вакуум зэрэг

≥93% (эсвэл ≥500 мм м.у.б)

Хурдан дүүргэх өндөр вакуум (жишээ нь, ≤5 минутын дотор бүрэн соролт).

Дагалдах хэрэгсэл

Халилтын эсрэг төхөөрөмж, харааны шил/түвшин тогтоох цонх, дөрвөн чиглэлт хавхлага (сорох/даралтын унтраалга), чийг/тос-хийн тусгаарлагч.

Шахуургыг хамгаалж, операторт савны түвшинг аюулгүй хянах боломжийг олгоно.

Өндөр даралтын насос

Импортын брэнд (PINFL) эсвэл өндөр чанартай дотоодын брэнд.

Цэвэрлэгээний хүчийг өгдөг.

Ажлын даралт

16 МПа - 22 МПа (≈2,300-аас 3,200 PSI хүртэл)

Бөглөрлийг арилгах, дамжуулах хоолойн ханыг цэвэрлэх өндөр нөлөөллийн даралт.

Урсгалын хурд

170 л/мин-ээс 330 л/мин хүртэл

Шүршигч цоргыг хөдөлгөхөд зарцуулсан усны хурд.

Хоолойн ороомог

Гидравлик эвхэгддэг ороомог (Ард эсвэл урд талд суурилуулсан)

Урт урттай (60-100 метр) ус зайлуулах хоолойг хадгалж, удирддаг.

Шүршигч цорго

Сольж болдог, тусгай цорго (жишээ нь, бөмбөг, тээрэмдэх)

Урагш түлхэх/бөглөрлийг арилгах болон арагш түлхэх/цэвэрлэхэд ашиглана.
