Хэсэг / Үзүүлэлт

Дэлгэрэнгүй орчуулга

Үзүүлэлтийн нэр

Дэлгэрэнгүй орчуулга

Үндсэн функц ба хэрэглээ

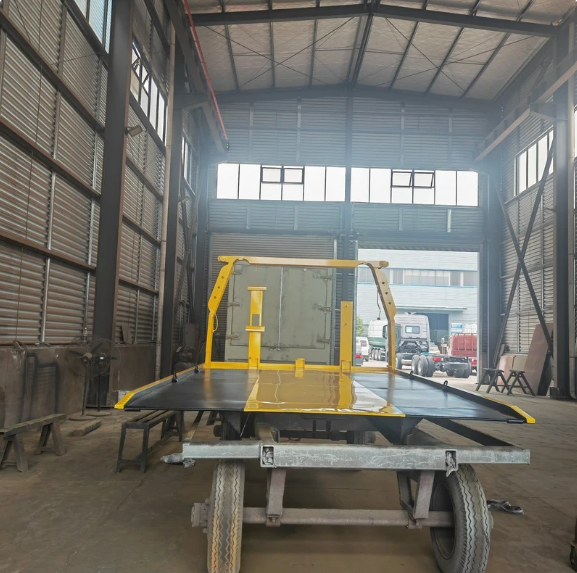

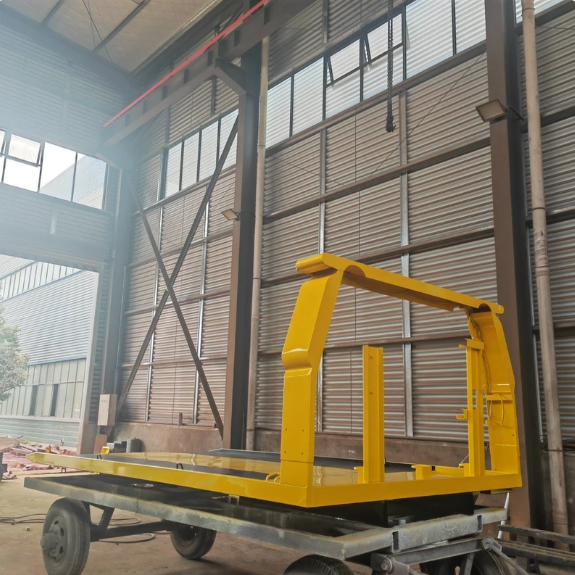

5-аас 16 тонны явах ангид зориулсан захиалгат ачигч/чирэгч ачааны машины тэвшгүй (палкон) кузов нь дунд болон хүнд даацын авто аврах, чирэх тусгай зориулалттай гидравлик систем бүхий платформ юм. Зам дээр эвдэрсэн, осолд орсон судалтай ба хүнд даацын автомашин, автобус, барилгын тусгай техникийг (мини экскаватор, ачигч г.м) ачих ба чирэхэд ашиглана.

Бусад тоноглол ба синоним нэршил

Замын аваарын машин, авто аврах чирэгч, замын саад арилгагч, эвдрэлийн ачааны машин, чирэгч машин (Road wrecker, Tow truck wrecker, Breakdown truck, Recovery truck). Хэрэглэгчийн хүсэлтээр ачааны кран (Crane) нэмэлтээр суурилуулах боломжтой.

Үндсэн бүрэлдэхүүн хэсэг

Автомашины явах анги (Chassis), ачааны дэгээ (Tow hook), лебёдка/татагч эргүүлэг (Winch), дугуйнаас өргөгч туслах төхөөрөмж (Wheel lift), гидравлик систем, цахилгаан удирдлагын систем, кузов тавцан, багажны хайрцгууд.

Сонгох боломжтой явах ангийн брэндүүд

HOWO, Dongfeng, JAC, JMC, Foton, Shacman зэрэг хүнд ба дунд даацын авто замын явах ангиудад тохируулан угсарна.

Үзүүлэлтийн нэр

5 Тоны ангилал (Хөнгөн / Дунд)

16 Тоны ангилал (Хүнд-Дунд)

Бүрэн жингийн ангилал (GVWR)

8,845 кг – 11,793 кг (19,500 - 26,000 lbs)

11,793 кг – 14,968 кг (26,000 - 33,000 lbs)

Кабин ба тэнхлэгийн зай (CA)

2,133 мм – 3,048 мм (84 - 120 in)

3,048 мм – 4,267 мм (120 - 168 in)

Рамын уян налархай чанар (RBM)

Мин: 450,000 in./lbs

Мин: 1,250,000 in./lbs

Тавцангийн даац

3,628 кг – 5,443 кг (8,000 - 12,000 lbs)

6,350 кг – 7,257 кг (14,000 - 16,000 lbs)

Тавцангийн урт

5.79 м – 6.70 м (19 - 22 ft)

6.40 м – 7.92 м (21 - 26 ft)

Тавцангийн өргөн

2,438 мм – 2,590 мм (96 - 102 in)

2,590 мм (102 in - Стандарт макс)

Тавцангийн материал

Q235 нүүрстөрөгчит ган (хээтэй/тэгш)

Ган эсвэл Хөнгөн цагаан хайлш

Ачилтын налуу өнцөг

7.5° – 10°

7.5° – 11° (хос өнцгийн систем)

Хажуугийн хашилт (Side Rails)

Бэхэлгээтэй эсвэл салгадаг хоолойн хашилт

Бэхэлгээтэй эсвэл салгадаг хавтгай хашилт

Лебёдканы тоо ба чадал

1 ширхэг (3.6 – 4 тонн / 8,000 lbs)

1 эсвэл 2 ширхэг (4.5 – 6.8 тонн / 10,000-15,000 lbs)

Лебёдканы ган татлага

3/8 дюйм × 15 – 30 метр

1/2 дюйм × 45 метр (Өндөр бөх бат)

Лебёдканы төрөл

Планетар эсвэл шурагт (Worm) араатай

Планетар араат систем (Хүнд даацын стандарт)

Гидравлик насос ба даралт

PTO хөтлүүртэй (14-17 GPM), 2,500-3,000 PSI

PTO хөтлүүртэй (17-20 GPM), 2,600-3,500 PSI

Өргөгчийн даац (Wheel-Lift)

1,587 кг – 1,814 кг (3,500 - 4,000 lbs)

1,814 кг – 3,855 кг (4,000 - 8,500 lbs)

Чирэх багтаамж (Tow Rating)

3,402 кг – 4,536 кг (7,500 - 10,000 lbs)

4,536 кг – 14,515 кг (10,000 - 32,000 lbs)

Арын өргөгчийн суналт

1,651 мм – 1,778 мм (65 - 70 in)

1,778 мм – 2,133 мм (70 - 84 in)

Удирдлагын систем

Дизель/Бензин кабин болон арын хоёр талын механикийн хөшүүрэг

Хоёр талын механикийн хөшүүрэг / Зайнаас удирдах утастай ба утасгүй дистанц

Багажны хайрцаг

Тал бүртээ 2-3 тасалгаатай

Тал бүртээ 3-5 тасалгаатай (Ган / Хөнгөн цагаан)

Үзүүлэлтийн нэр

Нарийвчилсан утга

Үзүүлэлтийн нэр

Нарийвчилсан утга

Тавцангийн ачаа даац

3,000 кг – 8,000 кг (16,000 кг)

Лебёдканы татах хүч

4,000 кг (4 тонн)

Тавцангийн овор хэмжээ

5.6 метр (5 тоннд) – 9.5 метр (16 тоннд)

Ган татлагын урт

21 – 25 метр

Тавцангийн материал

Q235 өндөр чанарын нүүрстөрөгчит ган

Лебёдканы татах хурд

8 метр/минут

Арын өргөгчийн чирэх даац

2,500 кг – 8,000 кг

Иж бүрдэл дагалдах хэрэгсэл

Туслах дугуйн иж бүрдэл (1 иж), Шанз/бэхэлгээний чагт (4 ш), Шар аюулгүй байдлын гэрэл маяк (1 ш)
