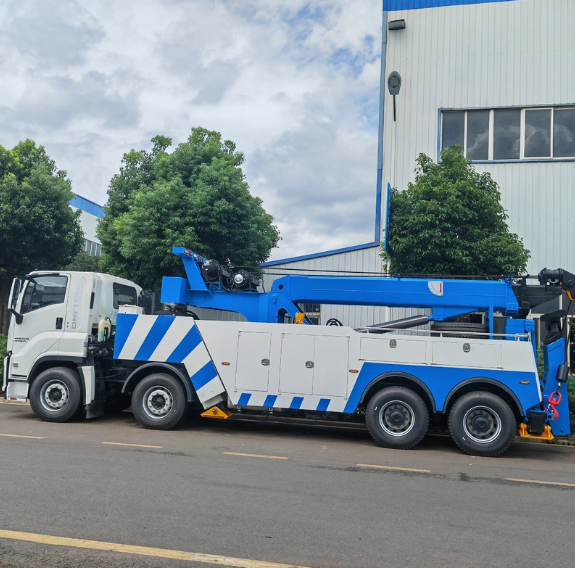

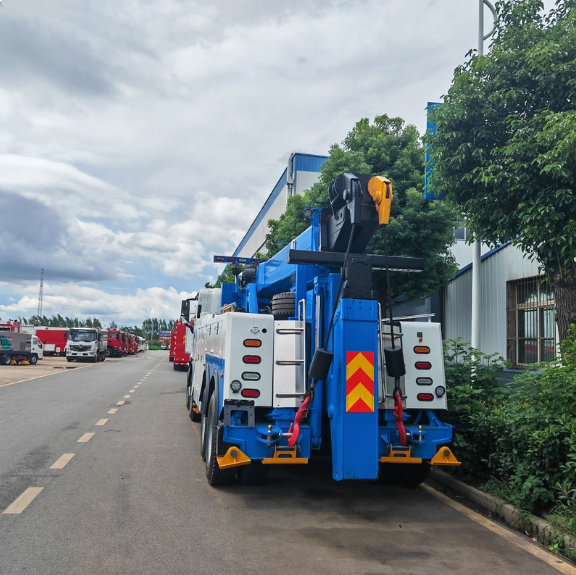

ISUZU GIGA хүнд даацын 30 тонн, 360 градус эргэдэг кранаар тоноглогдсон замын аврах, чирэх тусгай зориулалтын ачааны машин
ISUZU GIGA хүнд даацын 30 тонн, 360 градус эргэдэг кранаар тоноглогдсон замын аврах, чирэх тусгай зориулалтын ачааны машин
Үзүүлэлтийн нэр | Үзүүлэлт / Тайлбар | Үзүүлэлтийн нэр | Үзүүлэлт / Тайлбар |
Үйлдвэрлэсэн улс | Хятад | Онцлох давуу тал (Highlight) | ISUZU GIGA хүнд даацын авто аврагч, 30 тонны авто аврах машин, 360 градус эргэдэг замын аврах машин |
Сертификат, гэрчилгээ | ISO9001, ISO14001, OHSAS18001, CCC | Сав баглаа боодлын дэлгэрэнгүй | Будаггүй / Дагалдах сав баглаагүй (Nude) |
Ачааны машины брэнд | ISUZU GIGA | Үндсэн шинж чанар | Хүнд даацын (Heavy Duty) |
Эргэлтийн өнцөг | 360 градус бүрэн эргэдэг | Даацын хэмжээ | 30 тонн |
Зориулалт / Хэрэглээ | Замын аваар, аврах тусгай ачааны машин (Road Rescue) |
14 үзэлт
Бүтээгдэхүүний тодорхойлолт
Хэсэг / Үзүүлэлт | Дэлгэрэнгүй орчуулга | Үзүүлэлтийн нэр | Дэлгэрэнгүй орчуулга |
Үндсэн функц ба хэрэглээ | ISUZU GIGA хүнд даацын 30 тонны 360 градус эргэдэг кранаар тоноглогдсон чирэгч/аврах тусгай ачааны машин нь зам тээврийн осол, эвдрэлийн үед хүнд даацын автомашин (семи-трак, автобус, чиргүүл) -ийг аврах, өргөх, чирэх болон замын саадыг цэвэрлэх дээд ангиллын тусгай төхөөрөмж юм. | 360° Эргэдэг сунадаг стрела (Rotator) | 360 градус тасралтгүй эргэх гидравлик кран нь авто машины байрлалыг өөрчлөх шаардлагагүйгээр замын ямар ч өнцөг, гуу жалгаас хүнд тоног төхөөрөмжийг шууд өргөж аврах боломжийг олгоно. |
Хавсарсан функц ба систем | Хүнд даацын арын өргөгч (under-lift/wheel-lift), өргөгч кран ба 2 ширхэг өндөр хүчин чадлын гидравлик лебёдканы хослол. Бат бэх гидравлик аутригер (тулгуур хөл) ба алсын удирдлагын системтэй. | Хэрэглээний салбар | Орооцолдсон, замаас гарч унасан, өнхөрсөн том оврын автомашинуудыг татан гаргах, гүүр ба гуу жалганаас өргөх, хурдны замын саадыг шуурхай арилгахад өргөн ашиглагдана. |
Тоноглол ба технологийн онцлог
360° Тасралтгүй эргэлт: Автомашиныг хөдөлгөх шаардлагагүйгээр аврах ажиллагааг дуртай өнцгөөсөө шууд гүйцэтгэх бүрэн эргэлттэй гидравлик стрелатай.
Бүрэн гидравлик систем: Сунадаг стрела, арын чирэгч систем болон H/L хэлбэрийн тулгуур хөлүүд (аутригер) нь бүгд гидравлик ажиллагаатай бөгөөд хоёр талын хөшүүрэг болон утасгүй зайн дистанцаар удирдна.
Хос гидравлик лебёдка: Тогтолцоо сайтай, гуу жалга руу унасан болон хүчтэй хазайсан хүнд техникийг татаж гаргахад зориулагдсан хоёр тусдаа гидравлик эргүүлэгтэй.
Өндөр чадалтай явах анги: 8x4 эсвэл 6x4 хөтлүүртэй ISUZU GIGA хүнд даацын явах анги дээр суурилсан, 6WG1 эсвэл ISUZU 6HK1 цувралын өндөр чадалтай дизель хөдөлгүүртэй.
Техникийн үзүүлэлтүүд (Technical Sheet)
Үзүүлэлтийн нэр | Нарийвчилсан утга / Тодорхойлолт | Үзүүлэлтийн нэр | Нарийвчилсан утга / Тодорхойлолт |
Явах ангийн брэнд | ISUZU GIGA хүнд даацын явах анги | Краны өргөх хамгийн дээд өндөр | 12.3 метр хүртэл |
Хөтлөх систем | 8x4 (Зүүн хүрдтэй, LHD) | Арын өргөгчийн даац (Under-Lift) | 25 тонн (өргөх) / 12-20 тонн (суналтаар) |
Хөдөлгүүр / Чадал | ISUZU 6WG1 (420-460 м.х.) / 6HK1-TCG60 (300 м.х.) | Чирэх хамгийн дээд жин | 60 – 80 тонн |
Утааны стандарт | Euro 6 / Euro 5 | Гидравлик лебёдка | 2 ширхэг (тустайдаа 150 кН / 15 тонн татах хүчтэй) |
Кроп / Хурдны хайрцаг | Fast 12 хурдтай механикийн хайрцаг | Ган татлагын тодорхойлолт | Диаметр: 22 мм / Урт: 60 метр |
Тэнхлэгийн хуваарилалт | Урд: 2 × 7-9 тонн / Ард: 2 × 10-13 тонн | Аутригер (Тулгуур хөл) | Урд: Дэлгэгддэг H-хэлбэртэй / Ард: L-хэлбэртэй |
Краны өргөх даац | 30 тонн (360° бүрэн эргэлттэй) | Удирдлагын систем | Хоёр талын гидравлик хөшүүрэг ба утасгүй дистанц |
Техникийн дэлгэрэнгүй параметрүүд (Technical Specifications)
Үзүүлэлтийн нэр | Нарийвчилсан утга | Үзүүлэлтийн нэр | Нарийвчилсан утга |
Бүтээгдэхүүний төлөв | Үйлдвэрийн шинэ | Арын өргөгч сунах урт | 3,350 мм (суналтын явц: 1,650 мм) |
Баталгаат хугацаа | 12 сар | Арын өргөгч нугалах өнцөг | -7° ~ 16° / -7° ~ 92° |
Гадна овор хэмжээ | 12,000 × 2,550 × 3,990 мм (УхӨхӨ) | Өргөгч сэрээний газраас залах заул | 1,835 мм |
Тэнхлэг хоорондын зай | 1850 + 2980 + 1370 мм | Краны үндсэн урт | 5,580 мм (суналтын сувалж: 6,000 мм) |
Нийт жин (GVW) | 31,000 кг | Краны ажлын радиус | 10,710 мм |
Өөрийн жин (Curb Weight) | 20,800 кг | Стрелагийн секцийн тоо / Налуу өнцөг | 3 секц / 0° ~ 60° |
Хамгийн дээд хурд | 95 км/цаг | Урд тулгуурын дэлгэгдэх өргөн | 6,200 мм |
Дугуйн тодорхойлолт | 295/80R22.5 18PR (12 + 1 нөөц дугуй) | Арын тулгуурын дэлгэгдэх өргөн | 4,030 мм |
Кабины багтаамж | Стандарт кабин, 2 суудалтай | Тулгуур хоорондын уртааш зай | 7,760 мм |
