ISUZU Kv600 ачааны машины жижиг оврын кран Lqs78A дуран хэлбэртэй оврын кран
ISUZU Kv600 ачааны машины жижиг оврын кран Lqs78A дуран хэлбэртэй оврын кран
Гарал үүслийн газар: | Хятад |
|---|---|
Бүтээгдэхүүний нэр: | Өргөгчтэй краны дуран өргөгч Mac |
Хамгийн их өргөх өндөр: | 15-20м |
Хамгийн их өргөх жин: | 5-7т |
Кран загвар: | Lqs78A |
Бүхээг: | Зүүн гар талын жолоодлоготой, урд хаалганы алсын удирдлагатай түгжээтэй, А/тай |
Түлшний төрөл: | Дизель |
Ялгарлын стандарт: | Евро 4 |
Урд болон хойд тэнхлэгийн ачаалал: | 2.5т/4.8т |
6 үзэлт
Бүтээгдэхүүний тодорхойлолт

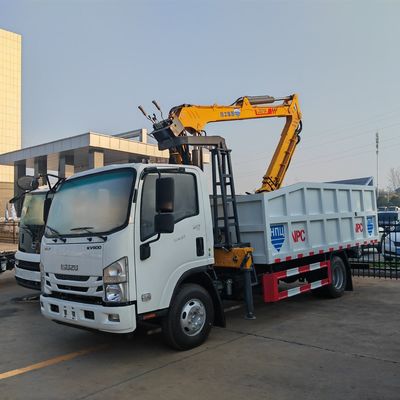

ISUZU Kv600 ачааны машины жижиг оврын кран Lqs78A дуран хэлбэртэй оврын кран
ISUZU KV600 явах эд анги ашигладаг, LQS78A загварын кранаар тоноглогдсон ачааны машинд суурилуулсан кран нь авсаархан дуран хэлбэртэй өргөгчтэй кран бөгөөд ихэвчлэн Chengli Special Automobile зэрэг Хятадын үйлдвэрлэгчид эсвэл тэдний түншүүдээс авдаг.
Явах эд анги:
ISUZU KV600 цуврал нь найдвартай байдлаараа алдартай хөнгөн, дунд оврын ачааны машины явах эд анги юм.
Хөтчийн төрөл: Ихэвчлэн 4x2 (хоёр тэнхлэгтэй) зүүн гар талын хөтлөгчтэй (LHD).
Хөдөлгүүр ба ялгаруулалт: Ихэнхдээ 120-130 морины хүчтэй ISUZU дизель хөдөлгүүрээр тоноглогдсон байдаг. Дэлхий даяар зарагддаг загварууд нь ихэвчлэн Евро IV эсвэл Евро V/VI ялгаруулалт стандартыг хангадаг.
Нийт жин (GVW): Тээврийн хэрэгслийн нийт жин нь ерөнхийдөө 4500 кг-аас 8300 кг хооронд байдаг тул хот суурин газар болон жижиг барилгын талбайд тохиромжтой "мини" буюу хөнгөн даацын ачааны машин гэж ангилдаг.
Зорилго: Ачааны машин (ачааны хайрцаг) болон краны хослол нь бараа өргөх, ачих, буулгах, тээвэрлэхэд олон талын ач холбогдолтой бөгөөд хотын засвар үйлчилгээ, ложистик, материал хүргэлтэд тохиромжтой.

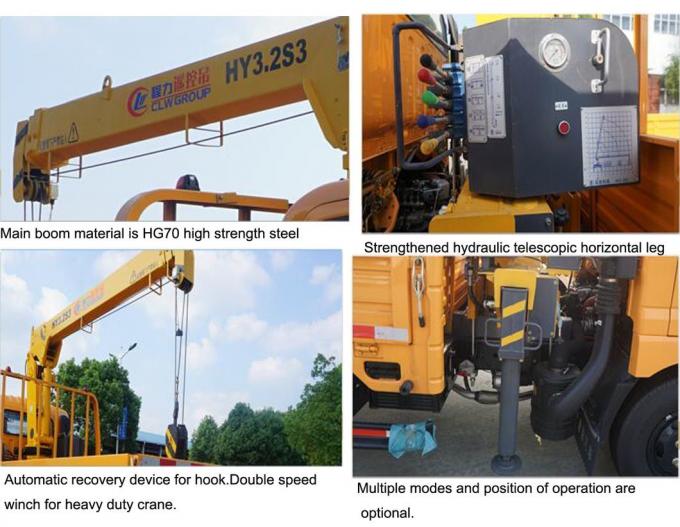

2. Кран (LQS78A Дуран өргөгчтэй кран)
LQS78A тэмдэглэгээ нь авсаархан, 3 хэсэгтэй, дуран өргөгчтэй краны (шулуун гартай төрөл)-ийг хэлнэ. Гол үзүүлэлтүүд нь:
Хамгийн их өргөх хүчин чадал: Ердийн хамгийн их өргөх хүчин чадал нь 3.2-3.5 тонн (3,200 кг-аас 3,500 кг) байдаг.
Хамгийн их өргөх момент: 6.8 Т·М-ээс 8.8 Т·М (Тон-метр).
Өргөх дээд өндөр: 9.5 метр (31 фут).
Хамгийн их ажиллах радиус: 7.61 метр (25 фут).
Эргэлт: 360° тасралтгүй хазайлт (эргэлт).
Ачаа өргөх механизм: Өргөх ажиллагааны үед тогтвортой байдлыг хангахын тулд гидравлик ачаа өргөх механизмаар (H хэлбэрийн) тоноглогдсон.
Өргөх багтаамжийн ачааллын графикийн жишээ:
Ажлын радиус (м) | Ачааллын хэмжээ (кг) |
|---|---|
2.5 | 3,500 |
4.5 | 930 |
7.61 | 430 |

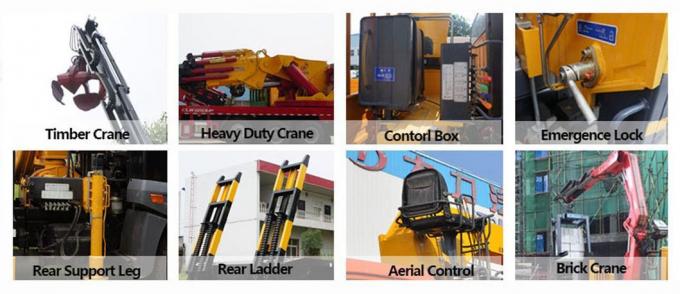

1 дуран эсвэл хурууны оосортой өргөлт бүгд боломжтой
2 краны брэнд: CLW, ZOOMLION, SMJ, S ANY эсвэл бусад
3 Краны хүчин чадал: 2 тн , 3.2 тн , 4 тн , 5 тн , 6.3 тн , 7 тн , 8 тн , 10 тн , 12 тн , 14 тн , 16 тн , 20 тн , 25 тн , 30 тн , 40 тн , 60 тн , 70 тн , 80 тн , 10 тн, 10 тн
Ачааны машины кран, мөн өргөгчтэй ачааны машины кран, зөөврийн ачааны машины кран, гидравлик эвхэгддэг ачааны машины кран, телескоп шулуун өргөгч кран, крантай ачааны машин, крантай ачааны машин, ачааны машинд зориулсан гидравлик гар кран, пикап ачааны машинд суурилуулсан кран, крантай хөнгөн ачааны машин, эвхэгддэг гартай гидравлик өргөх тавцан, гидравлик краны телескоп өргөгч, зөөврийн краны үнэ, өргөгчтэй өөрөө ачигч ачааны машин, шинэ Forland ачааны машинд суурилуулсан кран, телескоп өргөгчтэй ачааны машинд суурилуулсан кран, хавтгай үет өргөгчтэй ачааны машины кран, крантай 6 дугуйт ачааны машины өргөгчтэй ачааны машины кран худалдаа гэх мэт.
Ачааны машины тээгч дээр суурилуулсан кран нь энэ төрлийн краны хөдөлгөөнийг хангадаг. Энэ кран нь хоёр хэсгээс бүрдэнэ: Доод гэж нэрлэгддэг тээгч, мөн Дээд гэж нэрлэгддэг өргөх хэсэг бүхий өргөх хэсэг. Эдгээр нь эргэдэг тавцангаар холбогдож, дээд хэсгийг хажуу тийш нь эргэлдүүлэх боломжийг олгодог. Эдгээр орчин үеийн гидравлик ачааны машины кранууд нь ихэвчлэн нэг хөдөлгүүртэй машинууд бөгөөд ижил хөдөлгүүр нь явах эд анги болон краныг ажиллуулдаг. Дээд хэсэг нь доод хэсэгт суурилуулсан насосноос эргэдэг тавцангаар дамждаг гидравлик системээр ажилладаг. Гидравлик ачааны машины краны хуучин загваруудад хоёр хөдөлгүүртэй байсан. Доод талын нэг нь краныг зам дагуу татаж, гадагшлуулах болон домкратуудад зориулсан гидравлик насос ажиллуулдаг байв. Дээд талын нэг нь дээд хэсгийг өөрийн гидравлик насосоор ажиллуулдаг байв. Хуучин шинэ загварын краны эргэдэг тавцан дахь битүүмжлэл гоождог тул олон хуучин операторууд хоёр хөдөлгүүртэй системийг илүүд үздэг.
ISUZU Kv600 ачааны машины жижиг оврын ачааны машины кран Lqs78A дуран үет краны техникийн огноо:
Бүрэлдэхүүн хэсэг | Параметр | Үнэ цэнэ |
|---|---|---|
Тээврийн хэрэгслийн загвар | Үйлдвэрлэгчийн загвар | CL5044JSQZ |
Кабины төрөл | ISUZU KV600 (Нэг эгнээ) | 3 хүн зөвшөөрөгдсөн |
Драйвын төрөл | Тохиргоо | 4*2 зүүн гар талын жолоодлого (LHD) |
Нийт хэмжээс | (Урт x Өргөн x Өндөр) | 5,995*1,900*2,820 мм |
Жинлүүр | Тээврийн хэрэгслийн нийт жин (GVW) | 4,495 кг |
Ажлын дарааллын жин (Замын жин) | 2,900 кг | |
Тэнхлэг хоорондын зай | 3,360 мм | |
Хөдөлгүүр | Загвар | 4KH1CN6HB (эсвэл үүнтэй төстэй Isuzu 4KH1 цуврал) |
Түлшний төрөл | Дизель түлш | |
Хамгийн их гаралт / Морины хүч | 90 морины хүчтэй (эсвэл бусад хувилбаруудад 96 кВт/130 морины хүчтэй) | |
Хамгийн их эргүүлэх хүч | 2100 эрг/мин-д 220 Н⋅м | |
Нүүлгэн шилжүүлэлт | 2,540 мл | |
Халдаах | Ачааны хайрцаг | 6 шатлалт механик хурдны хайрцаг (6 урагш, 1 ухраа) |
Хамгийн дээд хурд | 95 км/цаг | |
Дугуй | Үзүүлэлт / Тоо хэмжээ | 7.00R16 (6+1 сэлбэг) |
Ачааны хайрцаг | Хэмжээ (Урт x Өргөн x Өндөр) | 3,200*1,800*380 мм орчим хэмжээтэй байна |
Бүрэлдэхүүн хэсэг | Параметр | Үнэ цэнэ |
Кран загвар | LQS78-A | |
Төрөл | Телескоп өргөгч (Шулуун гар) | |
Хамгийн их өргөх жин | (Нэрлэсэн багтаамж) | 3.5 тонн (3,500 кг) |
Хамгийн их өргөх эргүүлэх хүч | 8.8 Т⋅М | |
Хамгийн их өргөх өндөр | 9.5 м | |
Хамгийн их ажиллах радиус | 7.61 м | |
Боомтын хэсгүүд | Зэвсгийн тоо | 3 |
Слевинг Ранж | Эргэлтийн өнцөг | 360 ∘ (Үргэлжилсэн) |
Аутриггерүүд | Төрөл / Хүрээ | H-Type / 1.85-аас 3.1 м хүртэл |
Кран жин | (Ажлын жингийн масс) | 950 кг |
Гидравлик даралт | Системийн хамгийн их даралт | 17 МПа |
Ажлын радиус (м) | Нэрлэсэн ачаалал (кг) | |
2.5 | 3,500 | |
3.5 | 1,380 | |
4.5 | 930 | |
5.5 | 680 | |
7.61 | 430 | |
Ачааны машины техникийн үзүүлэлт | ||||||||
Ачааны машины загвар | CL5044JSQZ | |||||||
Такси | ИСУЗУ Кв600 | |||||||
Жолоодлогын төрөл | 4*2 зүүн гар талын жолоодлого | |||||||
Хамгийн дээд хурд (км/цаг) | 95 | |||||||
Нийт хэмжээс (мм) | 5995*1900*2820 | |||||||
Жингийн жин (кг) | 4495 | |||||||
Ажлын байрлал дахь жин (кг) | 2900 | |||||||
Тэнхлэг хоорондын зай (мм) | 3360 | |||||||
F/R замын суурь (мм) | 1600/1535 | |||||||
F/R гадагшлах хэмжээ (мм) | 1160/1470 | |||||||
Ойртолт/Явах Сахиусан тэнгэр | 18/16 | |||||||
Дугуй | 7.00R16(6+1) | |||||||
Авцуулах холбоо | Ганц хавтантай хуурай өрцний пүршний шүүрч авах | |||||||
Жолооны хүрд | Цахилгаан туслахтай гидравлик жолоодлого | |||||||
Ачааны хайрцаг | 6 хурдтай | |||||||
Гүүр | Урд тэнхлэг | 2.5T | ||||||
Арын тэнхлэг | 4.8T | |||||||
Хөгжүүлэлт | Загвар | KH1CN6HB | ||||||
Түлшний төрөл | Дизель түлш | |||||||
Төрөл | Усан хөргөлттэй дөрвөн такттай, шууд шахалттай, турбо хөдөлгүүртэй | |||||||
Яндангийн хэмжээ (мл) | 2540 | |||||||
Хамгийн их гаралтын чадал/эргэлтийн хурд (hp/rpm) | 90/3000 | |||||||
Хамгийн их эргүүлэх хүч/эргэлтийн хурд (Нм/rpm) | 220/2100 | |||||||
Тоормосны систем | Үйлчилгээний тоормос | Шахсан агаарын тоормос | ||||||
Паркийн тоормос | Хаврын энерги | |||||||
Цахилгаан систем | 24 вольт | |||||||
Дээд биеийн үзүүлэлт | ||||||||
Загвар | LQS78-A | |||||||
Ачааны машиныг тааруулна уу | 3 тонноос дээш ачааны машин | |||||||
Угсрах зай (мм) | 900 | |||||||
Ажлын жин (кг) | 950 | |||||||
Хамгийн их өргөх жин (т) | 3.5 | |||||||
Хамгийн их өргөх эргүүлэх хүч (tm) | 8.8 | |||||||
Хамгийн их өргөх өндөр (м) | 9.5 | |||||||
Хамгийн их ажиллах радиус (м) | 7.61 | |||||||
Хөндлөн огтлолын хэлбэр | Пентагон | |||||||
Гарны тоо | 3 | |||||||
Урт (м) | 3.5-7.82 | |||||||
Хурд сунгах (мс) | 0.1 | |||||||
Хүрээ | 1-73 | |||||||
Гарны өнцгийн хурд (°/с) | 5.2 | |||||||
Дэгээ хурд (м/мин) | 9 | |||||||
Утасны диаметр (мм) | 8 | |||||||
Утасны урт (мм) | 45 | |||||||
Сэлүүрдэх механизм | Эргэлтийн хурд (айн/мин) | 2.5 | ||||||
Эргэлтийн хүрээ (°) | 360 | |||||||
Хөл | Төрөл | Х | ||||||
Урт (м) | 1.85-3.1 | |||||||
Гидравлик систем | Даралт (мПа) | 17 | ||||||
Багтаамж (л) | 45 | |||||||
Аюулгүйн төхөөрөмж | Хэт салхины дохиолол | |||||||
Өргөх хүчин чадал | ||||||||
Ажлын радиус (м) | 2.5 | 3.5 | 4.5 | 5.5 | 7.61 | |||
Нэрлэсэн ачаалал (кг) | 3500 | 1380 он | 930 | 680 | 430 | |||
ISUZU Kv600 ачааны машины жижиг оврын ачааны машины кран Lqs78A дуран үет краны хэрэглээ:

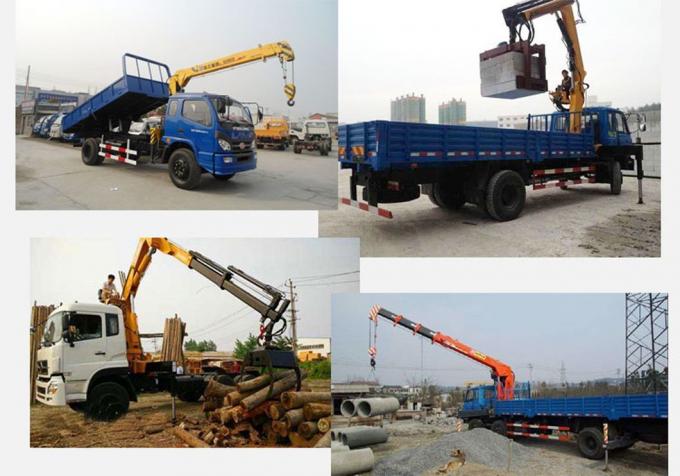

1. Хотын барилга байгууламж ба ложистик
Материал хүргэлт ба байршуулалт: Энэ бол хамгийн түгээмэл хэрэглээ юм. Ачааны машин нь барилгын материалыг (жишээлбэл, ган, мод, хавтанцар, шат, жижиг бетон дам нуруу) талбай руу зөөж, дараа нь кран ашиглан богино хана эсвэл хашаа дээгүүр ч гэсэн шаардлагатай газарт нь нарийн буулгаж, шууд байрлуулж болно.
Жижиг орон сууцны төслүүд: Том краны хүрч чадахгүй эсвэл зардал багатай орон сууцны хороололд шинэ байшин барих, дээврийн ажил хийх, эсвэл угсармал гэрийн эд анги суурилуулахад төгс тохирно.
2. Хотын болон нийтийн аж ахуйн засвар үйлчилгээ
Гудамжны тавилга суурилуулах/засварлах: Гудамжны гэрэл, гэрлэн дохио, том тэмдэглэгээ, автобусны буудал, хашлага зэргийг өргөж, суурилуулах.
Хоолой болон кабель тавих: Шуудуу ухах төслүүдэд зориулсан нийтийн хэрэглээний хоолой (ус, хий) эсвэл хүнд кабелийн ороомгийг өргөх, байрлуулах.
Замын хажуугийн хаалтны ажил: Замын ажил болон чиглэлийг өөрчлөх зориулалттай Т хэлбэртэй эсвэл Жерси хаалтуудыг зөөвөрлөх, байрлуулах.

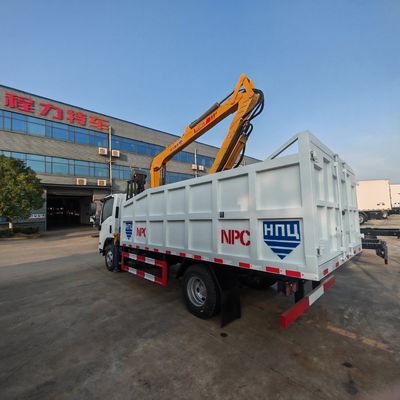

Хог хаягдлын менежмент (тусгай): Зарим тохиргоог (ихэвчлэн бариултай) хог хаягдал болон дахин боловсруулах үйл ажиллагаанд, ялангуяа гуалин, хог хаягдал эсвэл их хэмжээний материалыг боловсруулахад ашигладаг.
3. Тоног төхөөрөмжийн суурилуулалт ба засвар үйлчилгээ
HVAC (Халаалт, Агааржуулалт, Агааржуулагч): Дунд оврын агааржуулагч болон хөргөгчийг намхан дээвэр дээр өргөх эсвэл барилгын гадна талд суурилуулах.
Машин механизм суурилуулах: Агуулах, үйлдвэр эсвэл цех дотор үйлдвэрлэлийн машин механизм эсвэл эд ангиудыг зөөх, байрлуулах.
4. Мод арчилгаа ба тохижилт (Мод үржүүлгийн ажил)
Мод тайрах/хуулах: Арын хашаа эсвэл цахилгааны шугамын ойролцоо гэх мэт битүү орон зайд том тайрсан модны хэсгүүдийг кран ашиглан аюулгүй өргөж, буулгах.
Том ландшафтын байршил: Арилжааны болон орон сууцны ландшафтын төслүүдэд том хад, хөшөө, эсвэл боловсорсон мод/далдуу модыг байрлуулах.
Эдгээр аппликейшнуудын гол давуу талууд:
Маневрлах чадвар: ISUZU KV600 нь хөнгөн/дунд даацын ачааны машины явах эд анги бөгөөд энэ нь тээврийн хэрэгслийн нийт хэмжээ нь авсаархан бөгөөд хотын нарийн гудамж, ачаалал ихтэй ажлын байр, бүрэн хэмжээний кран эсвэл том ачааны машинд хүндрэлтэй байдаг хотын бүсэд хялбархан явах боломжтой гэсэн үг юм.
Хос функц: Энэ нь тээвэрлэлтийн зориулалттай хавтгай ачааны машин болон өргөх зориулалттай хүчирхэг краныг хослуулсан тул хоёр тусдаа тээврийн хэрэгсэл (ачааны машин болон кран) ашиглах хэрэгцээг бууруулдаг.
Зардлын үр ашиг: 3.5 тонноос бага өргөх хүчин чадал шаарддаг төслүүдийн хувьд энэхүү хослол нь хүнд даацын зөөврийн кранаас хамаагүй илүү хэмнэлттэй бөгөөд хурдан суурилуулахад тохиромжтой.
Бусад тоног төхөөрөмжийг солих замаар ерөнхий ачаа өргөх болон мод, тоосго гэх мэт бусад тусгай зүйлсэд зориулагдсан.
