Shacman H3000 Хүнд даацын 6X4 Palfinger 25тонн 30тонн 35тонн Гидравлик хурууны оосортой краны ачааны машин
Shacman H3000 Хүнд даацын 6X4 Palfinger 25тонн 30тонн 35тонн Гидравлик хурууны оосортой краны ачааны машин
Гарал үүслийн газар: | Хятад |
|---|---|
Гэрчилгээ: | ISO9001, ISO14001, OHSAS18001, CCC |
Хамгийн их өргөх өндөр | 10-15м |
Хамгийн их өргөх жин: | >16т |
Ачааны машины багтаамж | 30тонн |
Кран: | 12тонн |
Түлшний төрөл: | Дизель |
Ялгарлын стандарт: | Евро 3 |
4 үзэлт
Бүтээгдэхүүний тодорхойлолт
Shacman H3000 Хүнд даацын 6X4 Palfinger 25тонн 30тонн 35тонн Гидравлик хурууны оосортой краны ачааны машин
25 тонн, 30 тонн эсвэл 35 тонн өргөх ангиллын өндөр хүчин чадалтай Palfinger гидравлик үет крантай Shacman H3000 6x4 явах эд анги.
Ачааны машины кран, мөн өргөгчтэй ачааны машины кран, зөөврийн ачааны машины кран, ачааны машинд суурилуулсан кран, гидравлик эвхэгддэг ачааны машины кран, телескоп шулуун өргөгч кран, крантай ачааны машин, крантай ачааны машин, ачааны машинд зориулсан гидравлик гар кран, пикап ачааны машинд суурилуулсан кран, крантай хөнгөн ачааны машин, эвхэгддэг гартай гидравлик өргөх тавцан, гидравлик кран телескоп өргөгч, зөөврийн кранны үнэ, өргөгчтэй өөрөө ачигч ачааны машин, шинэ форланд ачааны машинд суурилуулсан кран, телескоп өргөгчтэй ачааны машинд суурилуулсан кран, хавтгай үет өргөгчтэй ачааны машины кран, крантай 6 дугуйт ачааны машины өргөгчтэй ачааны машины кран худалдаа гэх мэт
Ачааны машины тээгч дээр суурилуулсан кран нь энэ төрлийн краны хөдөлгөөнийг хангадаг. Энэ кран нь хоёр хэсгээс бүрдэнэ: ихэвчлэн Доод гэж нэрлэгддэг тээгч, мөн Дээд гэж нэрлэгддэг өргөх хэсэг бүхий өргөх хэсэг. Эдгээр нь эргэдэг тавцангаар холбогдож, дээд хэсгийг хажуу тийш нь эргэлдүүлэх боломжийг олгодог. Эдгээр орчин үеийн гидравлик ачааны машины кранууд нь ихэвчлэн нэг хөдөлгүүртэй машинууд бөгөөд ижил хөдөлгүүр нь явах эд анги болон краныг ажиллуулдаг. Дээд хэсэг нь ихэвчлэн доод хэсэгт суурилуулсан насосноос эргэдэг тавцангаар дамждаг гидравлик системээр ажилладаг. Гидравлик ачааны машины краны хуучин загваруудад хоёр хөдөлгүүртэй байсан. Доод талын нэг нь краныг зам дагуу татаж, гадагшлуулах болон домкратуудад зориулсан гидравлик насос ажиллуулдаг байв. Дээд талын нэг нь дээд хэсгийг өөрийн гидравлик насосоор ажиллуулдаг байв. Хуучин шинэ загварын краны эргэдэг тавцан дахь битүүмжлэл гоождог тул олон хуучин операторууд хоёр хөдөлгүүртэй системийг илүүд үздэг.
Техникийн үзүүлэлтүүд
Shacman H3000 Хүнд даацын 6X4 Palfinger 25тонн 30тонн 35тонн Гидравлик үет өргөгчтэй краны ачааны машины техникийн огноо:
Бүрэлдэхүүн хэсэг | Кран ашиглах ердийн үзүүлэлт |
Жолоодлогын төрөл | 6x4 (Арав дугуйтай: хоёр хойд хөтлөгч тэнхлэг, нэг урд жолооны тэнхлэг) |
Хөдөлгүүр | Weichai (WP10/WP12) эсвэл Cummins (ISM цуврал) дизель хөдөлгүүр. Хүнд даацын кран болон ачаа тээвэрлэхэд морины хүч нь ихэвчлэн 380-440 морины хүчтэй байдаг. |
Халдаах | Хүнд даацын хэрэглээнд найдвартай байдгаараа алдартай FAST механик хурдны хайрцаг (жишээ нь, 10 шатлалт эсвэл 12 шатлалт). |
Тэнхлэгүүд | MAN технологийн тэнхлэгүүд. Урд тэнхлэг (жишээ нь, 7.5T эсвэл 9.5T) болон хүнд даацын хойд тэнхлэгүүд (жишээ нь, 2 x 13T эсвэл 2 x 16T давхар бууруулагч). |
Бүхээг | H3000 цувралын хавтгай эсвэл дунд зэргийн урттай дээврийн кабин, ихэвчлэн агааржуулагчтай, дан унтлагын системтэй, жолоочийн тав тухыг хангах гидравлик/хийн амортизатортой. |
Явах эд ангийн хүрээ | Хүнд краны асар их цэгэн ачаалал болон мушгиралтын хүчийг тэсвэрлэх хүчитгэсэн, өндөр бат бэх ган хүрээ. |
Онцлог | 25T - 35T ангиллын ердийн техникийн үзүүлэлтүүдийн хүрээ |
Кран загвар | Palfinger-ийн өндөр хүчин чадалтай эвхдэг кранууд (жишээлбэл, 600 эсвэл 700 kNm ангиллын загварууд). |
Хамгийн их өргөх багтаамж | 25 тонн, 30 тонн эсвэл 35 тонн (Яг хүчин чадлыг ашигласан Palfinger загвараар тодорхойлно). |
Кран төрөл | Гидравлик хурууны оосор (Эвхэгддэг оосор). Энэ төрөл нь олон холбоостой тул ачааны тавцан дээр авсаархан байрлалд эвхэгддэг. |
Боомтын хэсгүүд | Хамгийн их хүрэх зайд хүрэхийн тулд олон гидравлик өргөтгөлийн хэсэг (жишээ нь, 6-8 хэсэг). |
Хамгийн их ажиллах радиус | Загвараас хамааран өөр өөр байдаг ч хэвтээ чиглэлд 15-20 метрээс дээш хүрч болно. |
Аутриггерүүд | Өндөр даацын өргөлтийн бүрэн тогтвортой байдлыг хангахын тулд уртасгасан зайтай гидравлик удирдлагатай. Ихэвчлэн урд, хойд, заримдаа нэмэлт төвийн өргөгчтэй. |
Хяналт | Стандарт нь утастай эсвэл гараар удирддаг станц юм; Утасгүй алсын удирдлага нь илүү сайн харагдах байдалтай, аюулгүй ажиллагааны нийтлэг сонголт юм. |
Үндсэн техникийн үзүүлэлт | |
Загварын нэр | Shacman H3000 6x4 кран ачааны машин |
Жолоодлогын төрөл | 6*4, зүүн талын хөтлөгчтэй |
Жинлүүр | |
Жингийн дундаж (кг) | 40000 |
Ачааны жингийн нэрлэсэн хэмжээ (кг) | 20000 |
Хажуугийн жин (кг) | Ойролцоогоор 16500 |
Хэмжээ | |
Тэнхлэг хоорондын зай (мм) | 5775+1400мм |
Нийт хэмжээс (мм) | Ойролцоогоор 12000*2550*3850 |
Хайрцагны хэмжээ (мм) | 8000*2450*600 |
Хөдөлгүүр | |
Хөдөлгүүрийн загвар | WP10.340E22 (340 морины хүчтэй) |
Хөдөлгүүрийн төрөл | Дизель 4 хөдөлгүүртэй, Шууд шахах, ус хөргөх, турбо цэнэглэх, дизель |
Цилиндрийн тоо | Шулуун 6 цилиндртэй |
Нүүлгэн шилжүүлэлт (мл) | 9.726 |
Үнэлгээтэй чадлын эргэлт ((кВт/эрг/мин) | 250кВт/2200 эрг/мин |
Хамгийн их эргүүлэх хүч (Н*м)/Эргэлт (айн/мин) | 1250/1400-1600 |
Жолооны шугам | |
Халдаах | 10 урагшлах араа, 2 ухрах араа, гарын авлагын удирдлагатай |
Жолооны хүрд | жолооны хүрдний хүч |
Түлшний сав | 400 литр |
Тоормос | Агаарын тоормос |
Такси | |
Бүхээг | SHACMAN H3000 |
Стандарт тохиргоо | Дөрвөн цэгийн гидравлик түдгэлзүүлэлтийн кабин, агаарын сав |
Тэнхлэг | |
Урд тэнхлэг | MAN 7.5T |
Арын тэнхлэг | MAN 16T + MAN 16T |
Дугуйны үзүүлэлт | |
Дугуйны үзүүлэлт | 12.00R20 |
Дугуйны тоо хэмжээ | 10 дугуй + 1 нөөц дугуй |
Бусад | |
Цахилгаан систем | 24V |
Багаж хэрэгсэл | Стандарт тоног төхөөрөмж |
Кран | |
Кран загвар | брэнд 8~ 14 тонн |
Арын хөлнүүд | Арын хөлтэй |
Аппликейшн
Shacman H3000 Хүнд даацын 6X4 Palfinger 25тонн 30тонн 35тонн Гидравлик хурууны оосортой краны ачааны машины хэрэглээ:

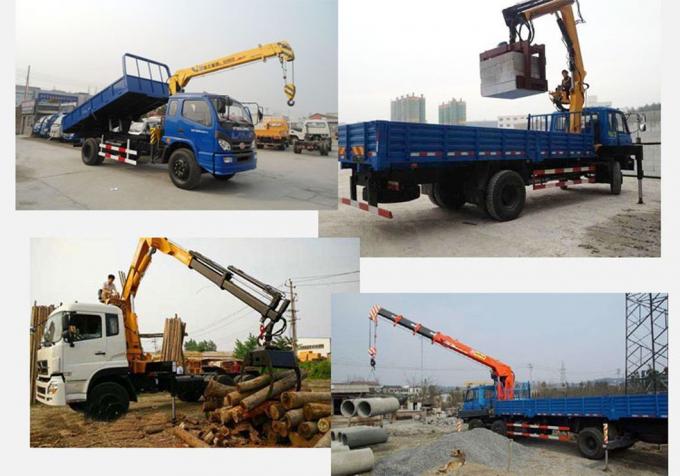

Барилга угсралт: Ажлын талбай дээр хүнд хэв, ган дам нуруу, урьдчилан цутгасан бетон элементүүд болон том машин механизмуудыг өргөх.
Газрын тос, байгалийн хий/Уул уурхай: Алслагдсан эсвэл хүрэхэд хэцүү газарт хүнд даацын тоног төхөөрөмж, хоолой, савласан эд ангиудыг зөөвөрлөх.
Ложистик: Нарийн байрлал шаарддаг маш хүнд эсвэл овор хэмжээтэй ачааг тээвэрлэх, өөрөө ачих/буулгах.
Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл
Shacman H3000 Хүнд даацын 6X4 Palfinger 25тонн 30тонн 35тонн Гидравлик хурууны оосортой краны ачааны машины дэлгэрэнгүй мэдээлэл:

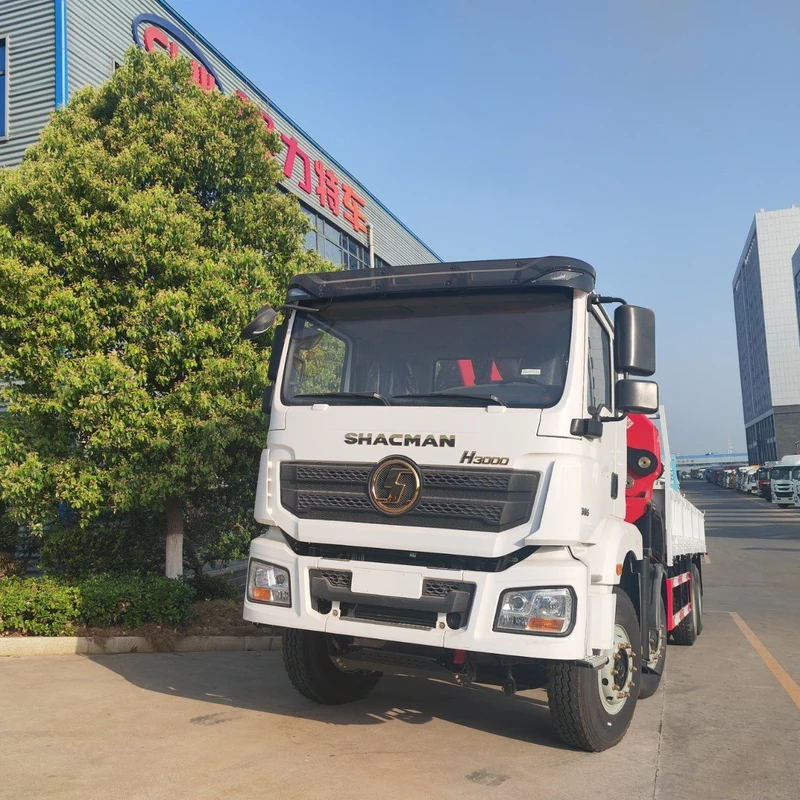

25 тонн, 30 тонн эсвэл 35 тоннын даацтай, Palfinger гидравлик үет өргөгч крантай Shacman H3000 хүнд даацын 6X4 (эсвэл заримдаа 8x4) ачааны машин нь голчлон янз бүрийн материалыг өргөх, ачих, тээвэрлэхэд ашиглагддаг хүнд даацын арилжааны тээврийн хэрэгсэл юм.
Краны нарийн ширийн зүйлс (загвар, хамгийн их хүрэх зай, өргөх момент) нь сонгосон Palfinger краны тодорхой загвар (жишээ нь, PK 50002, PK 74002 эсвэл бусад хүнд даацын загвар) болон ачааны машины явах эд ангийн тохиргооноос (6x4 эсвэл 8x4) ихээхэн хамаардаг тул техникийн үзүүлэлтүүд нь өөр өөр байж болно.
Тухайн ангиллын Shacman H3000 явах эд анги болон хүнд даацын Palfinger үет өргөгч крануудын нийтлэг тохиргоонд үндэслэсэн ердийн дэлгэрэнгүй мэдээллийг энд оруулав.
Олон талт байдал: Хурууны оосорны загвар нь краны аяллын үед нягт эвхэгддэг, давчуу орон зайд саад бэрхшээлийг тойрон гарах боломжийг олгодог.
Өндөр хүчин чадал: Palfinger хүнд даацын кранууд нь нарийн төвөгтэй ажлуудад ихээхэн өргөх хүчин чадал болон хүрэх боломжийг олгодог.
Хүнд даацын явах эд анги: Shacman H3000 нь том краны болон хүнд ачааны жин, шаардлагыг даахаар бүтээгдсэн.
Үр ашиг: Ганц тээврийн хэрэгслээр ачаа өргөх, ачих, тээвэрлэх чадвар нь ажлын талбайн үр ашгийг нэмэгдүүлдэг.
