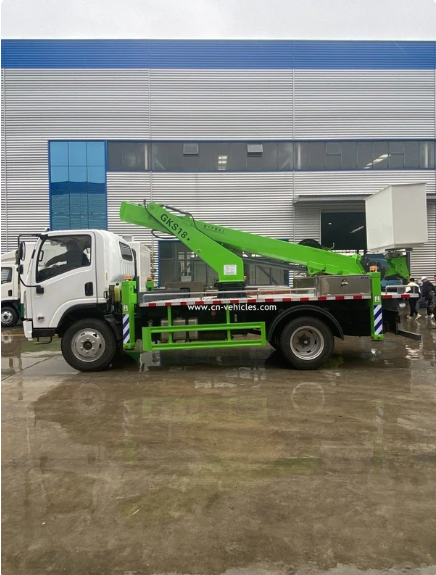

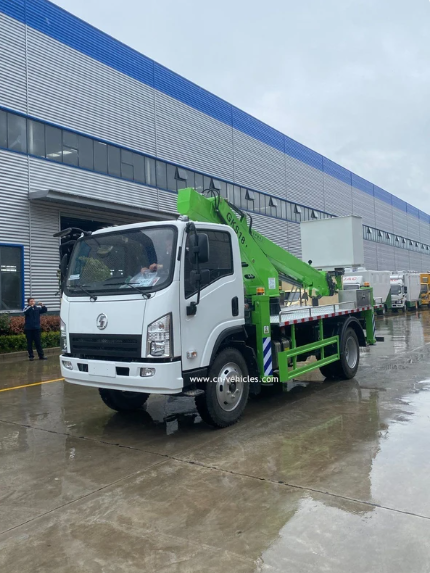

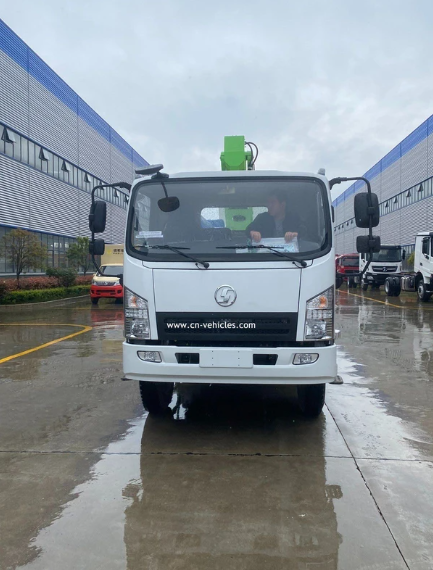

Shacman 23 метрийн тусгаарлагчтай сагс бүхий өндөр түвшний ажлын ачааны машин
Shacman 23 метрийн тусгаарлагчтай сагс бүхий өндөр түвшний ажлын ачааны машин
Эдгээр техникийн үзүүлэлтийг монгол хэлнээ орчуулан хүснэгтэд оруулав.
Үзүүлэлт | Утга / Дэлгэрэнгүй |
Загварын дугаар (Model NO.) | Shacman |
Агаарын тавцант машин (Name) | Өндөрт ажиллагч өсгөгчтэй ачааны машин (Aerial Platform Truck) |
Үйлдвэрлэгч (Manufacture) | Chengli Special Automobile Co.,Ltd |
Барааны тэмдэг (Trademark) | SHACMAN |
Үйлдвэрлэсэн улс (Origin) | БНХАУ (China) |
Ашиглалтын байдал (Condition) | Шинэ (New) |
Ашиглах түшүүр / Төрөл (Type) | Шингэний даралтат / Гидравлик (Hydraulic) |
Хөдөлгүүрийн стандарт (Emission Standard) | Euro II, III, IV, V, VI |
Мөрийн хүч (Horsepower) | 150–250 морины хүч (hp) |
Даац (Payload) | 10 тонн (t) |
Түлшний төрөл (Fuel) | Дизель (Diesel) |
Хурдны хайрцаг (Transmission Type) | Механик (Manual) |
Хөтлөх дугуйн томьёо (Drive Wheel) | 4x2 |
Овор хэмжээ (Specification) | 9200 × 2460 × 3600 мм |
Ачаа тээврийн баглаа боодол (Transport Package) | Баглаа боодолгүй / Зайлшгүй тээвэрлэлт (Nude) |
HS Код (HS Code) | 8503009090 |
8 үзэлт
Бүтээгдэхүүний тодорхойлолт
Үндсэн мэдээлэл ба Бүтээгдэхүүний тойм
Shacman 23 метрийн тусгаарлагчтай сагс бүхий өндөр түвшний ажлын ачааны машин нь цахилгаан дамжуулах шугамын засвар үйлчилгээ болон операторын аюулгүй байдалд тусгаарлагч нэн шаардлагатай өндөр хүчдэлийн ажилд тусгайлан зориулагдсан өсгөгч залуурт авто тавцан юм.
Загвар: Shacman Өндөрт ажиллагч тусгай зориулалтын ачааны машин
Ажлын өндөр: 23 метр
Онцлог шинж чанар: Тусгаарлагчтай сагс – хүчдэлтэй байгаа цахилгааны шугаман дээр ажиллахад тохиромжтой
Хэрэглээ: Цахилгаан шугамын засвар, тохижилт болон гудамжны гэрэлтүүлэг, харилцаа холбооны цамхагийн үйлчилгээ гэх мэт
Сумны (бум) төрөл: Нугалардаг / Дэлгэгддэг телескоп болон нугаст бүтэцтэй
Шассийн брэнд: Shacman
Хөтлөх дугуйн томьёо: 4x2 эсвэл 4x4
Хөдөлгүүр: Дизель, Euro IV/V/VI стандартын шаардлага хангасан
Хөдөлгүүрийн чадал: 180–240 морины хүч
Хурдны хайрцаг: Механик
Техникийн үзүүлэлтийн хүснэгт
Үзүүлэлт | Ерөнхий үзүүлэлт | Тэмдэглэл |
Шасси (Chassis) | Shacman L3000 цуврал | Найдвартай дунд оврын ачааны машины шасси |
Ажлын хамгийн дээд өндөр | 23 метр (ойролцоогоор 75 фут) | Газраас ажлын тавцан/сагсны суурь хүртэлх хамгийн дээд өндөр |
Сумны төрөл (Boom Type) | Телескоп эсвэл нугастай / дэлгэгддэг сумартай | Телескоп сум нь алслалтад сайн, нугастай сум нь маневрлахад илүү тохиромжтой |
Ажлын хамгийн дээд радиус (Алслалт) | 8-аас 10 метр | Сумны хэвтээ чиглэлд сунах хамгийн хол зайд заагч |
Сагсны даац (Bucket Capacity) | 200 кг (ойролцоогоор 440 фунт) | Ерөнхийдөө 1–2 оператор болон багаж хэрэгсэлд зориулагдсан |
Тусгаарлагч (Insulation) | Шилэн хөвөн (Fiberglass) тусгаарлагчтай сагс ба сумны хэсэг | Хүчдэлтэй цахилгаан шугамын дэргэд аюулгүй ажиллах диэлектрик чадалтай (45кВ хүртэл) |
Эргэх механизм (Turntable Slewing) | 360° тасралтгүй эргэлт | Машины байрлалыг өөрчлөхгүйгээр хүссэн цэгт хүрэх боломжтой |
Тулгуур хөл (Outriggers) | H-хэлбэрийн гидравлик тулгуур хөл (Урд ба хойно) | Өндөрт ажиллах үеийн тогтвортой байдлыг хангана |
Хөдөлгүүр (Engine) | Weichai эсвэл Cummins Дизель (140-210 морины хүч) | Орон нутгийн хорт утааны стандартад нийцсэн (Euro IV/V/VI) |
Хөтлөх төрөл (Drive Type) | 4×2 (Стандарт) | Авто замд ашиглах стандарт хойд дугуйн хөтлөгч |
Дэлгэрэнгүй техникийн үзүүлэлтүүд
Үзүүлэлтийн нэр | Утга |
Product name | 4×2 Shacman 22м өндөрт ажиллагч өсгөгч залууртай авто тавцан |
Chassis model | SX1166NR561 |
Өргөх өндөр: | 22 метр (захиалгаар тохируулах боломжтой) |
Нийт жин: | 10,295 кг |
Хөдөлгүүрийн чадал: | 270 морины хүч |
Даацын хэмжээ: | 200 кг |
Хөдөлгүүрийн загвар: | WP10.270E40 |
Хорт утааны стандарт: | Euro 5 |
Гадна овор хэмжээ: | 9200 × 2460 × 3600 мм |
Түлшний төрөл: | Дизель |
Дугуйн тоо: | 6 |
Дугуйн марк/хэмжээ: | 12.00R20 |
Тэнхлэг хоорондын зай: | 5200 мм |
Хамгийн дээд хурд: | 95 км/цаг |
Урд дугуйн хоорондын мөр: | 1910 мм |
Хойд дугуйн хоорондын мөр: | 1800 мм |

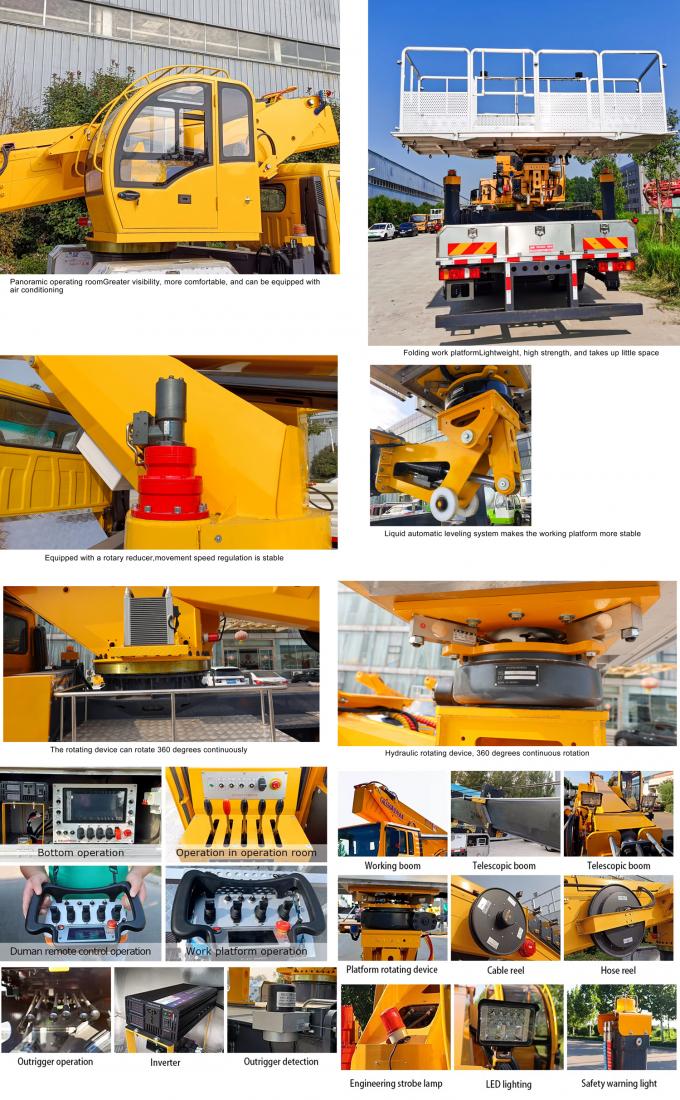

Үндсэн онцлог ба аюулгүй байдал
Агаарын ажлын тавцанг Shacman шасситай нэгтгэснээр бат бөх, хүчирхэг бөгөөд найдвартай тээврийн хэрэгслийн суурийг бүрдүүлэх ба тусгайлан тоноглосон дээд бүтэц нь дараах боломжуудыг олгоно:
Тусгаарлагчтай сагс ба сум: Хамгийн чухал боломж. Ажлын сагс болон сумны тодорхой хэсгүүдийг диэлектрик шинж чанар өндөртэй шилэн хөвөнгөөр хийсэн тул хүчдэлтэй шугамд хүрэх үед цахилгаан гүйдлийг сумаар дамжуулан ачааны машины шасси болон газар руу гүйхээс сэргийлж, операторыг бүрэн хамгаална.
Удирдлагын хоёр цэг: Тээврийн хэрэгслийг ажлын сагснаас (дээд удирдлага) болон эргэх тавцан/газрын түвшнээс (доод удирдлага) хоёулангаас нь жолоодох боломжтой. Дээд удирдлага нь ихэвчлэн зөөлөн, нарийн хөдөлгөөн хийх цахилгаан-гидравлик хувьсах тохируулгатай байдаг.
Автомат тэгшитгэх систем: Операторын аюулгүй байдал болон тав тухтай байдлыг хангах үүднээс сумны хөдөлгөөний бүх цараанд ажлын сагсыг автоматаар тэгш хэмжээнд барьж байдаг.
Компьютержсэн удирдлагын систем: Сумны өнцөг аюултай хэмжээнд хүрэх эсвэл тогтворжилтын заагнаас хэтрэхээс сэргийлэх ажлын царааны автомат хязгаарлагчийг агуулна. Мөн нэг товчлуураар автоматаар хумих системтэй байж болно.
Аюулгүй байдлын цоожлолтууд: Нэгэн зэрэг давхцсан, зөрчилтэй эсвэл аюултай үйлдэл хийхээс сэргийлэх механизмууд (жишээ нь, тулгуур хөлийг бүрэн дэлгээгүй тохиолдолд сумны хөдөлгөөнийг цоожилно).
Осолын үеийн тэжээл: Хөдөлгүүр эсвэл үндсэн гидравлик насос ажиллахгүй болсон тохиолдолд операторыг аюулгүй буулгах туслах цахилгаан ослын насосыг агуулсан байдаг.
Shacman 23 метрийн тусгаарлагчтай сагс бүхий өндөр түвшний ажлын ачааны машины дэлгэрэнгүй:
Shacman 23 метрийн тусгаарлагчтай сагс бүхий өндөр түвшний ажлын ачааны машин нь цахилгаан болон инженерийн шугам сүлжээний ажлыг аюулгүй гүйцэтгэхэд зориулагдсан хүчирхэг, тусгай зориулалтын тээврийн хэрэгсэл юм. Shacman нь хүнд даацын шассигаар хангадаг тул өндөрт ажиллах тавцангийн дээд тоноглолыг ихэвчлэн кузов угсралтын тусгай үйлдвэрүүд гүйцэтгэдэг.
