ISUZU Giga 45 метр бүхий шинэ агаарын ажлын сагстай сунадаг өргүүрт платформтой гүүрийн үзлэгийн тусгай ачааны машин

Сунадаг шаттай Автовышка автомашин

ISUZU Giga 45 метр бүхий шинэ агаарын ажлын сагстай сунадаг өргүүрт платформтой гүүрийн үзлэгийн тусгай ачааны машин

Үзүүлэлтийн нэр	Үзүүлэлт / Тайлбар	Үзүүлэлтийн нэр	Үзүүлэлт / Тайлбар
Үйлдвэрлэсэн улс	Хятад	Хөдөлгүүрийн загвар	4HK1-Tc60
Сертификат, гэрчилгээ	ISO9001, ISO14001, OHSAS18001, CCC, ISO9000, TS16949, EPA, EEC, RoHS, CE	Тэнхлэг	6.3 тонн / 13 тонн
Нэр	Өндрийн ажлын тусгай машин	Дугуй	295/80R22.5
Загварын дугаар	ISUZU Giga	Хурдны хайрцаг	MLD 6 араатай (Механик)
Утааны стандарт	Euro II, III, IV, V, VI	Өндрийн тоноглол	45 метр
Морины хүч	150-250 м.х.	Үйлдвэрлэгч	Чэнли тусгай зориулалтын авто машин хувьцаат компани
Даац	10 тонн	Тээвэрлэх сав баглаа	Савлагаагүй (Бүрээсгүй)
Түлшний төрөл	Дизель	Овор хэмжээ	9200 × 2460 × 3600 мм
Хурдны хайрцгийн төрөл	Механик	Барааны тэмдэг	ISUZU Giga
Хөтлөгч дугуй	4x2	Баглаа боодлын дэлгэрэнгүй	Савлагаагүй (Бүрээсгүй)
Төлөв байдал	Шинэ	Төрөл	Гидравлик

visibility

11 үзэлт

Дараагийн бүтээгдэхүүн

Бүтээгдэхүүний тодорхойлолт

Хэсэг / Үзүүлэлт	Дэлгэрэнгүй орчуулга	Үзүүлэлтийн нэр	Дэлгэрэнгүй орчуулга
Нэршил	ISUZU Giga 45 метрийн өндрийн ажлын сагстай өргүүрт платформтой гүүрийн үзлэгийн машин	Ажлын өндөр	Хамгийн дээд тал нь 45 метр (147 фүт)
Ерөнхий танилцуулга	ISUZU Giga 45 метрийн өндрийн ажлын платформтой ачааны машин нь барилга угсралт, инженерийн сүлжээний засвар болон гүүрийн үзлэг зэрэг маш өндөрт хийгдэх ажилд зориулагдсан хүнд даацын тусгай авто машин юм.	Ажлын радиус	Хамгийн дээд тал нь 22-оос 27 метр хүртэл алслах боломжтой

Үндсэн тоноглол ба Аюулгүй байдлын системүүд

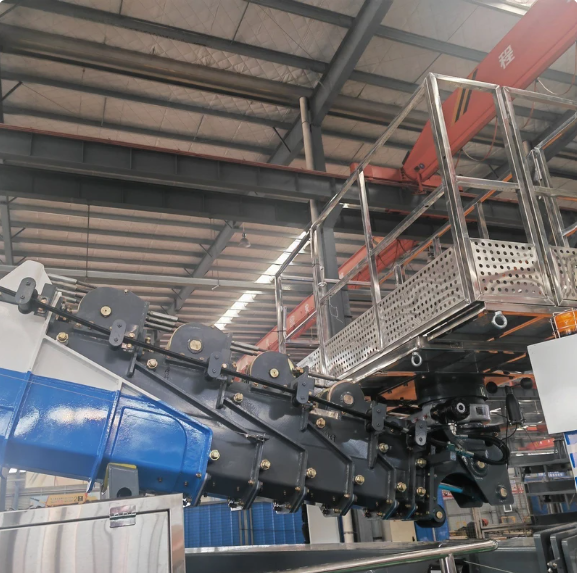

Сунадаг гарын бүтэц: Бат бөх хайлштай гангаар хийгдсэн олон секцтэй (7 эсвэл 9 секцтэй) сунадаг гар нь хамгийн дээд хүртээмж болон тогтвортой байдлыг хангана.

Ажлын сагс: 200 кг орчим нэрлэсэн даацтай (2 ажилтан + багаж), 360 градус тасралтгүй эргэх боломжтой.

Удирдлагын систем: Газар дээрх удирдлага, сагсан доторх удирдлага болон утасгүй алсын зайн пульт гэсэн 3 төрлийн сонголттой.

Аюулгүй байдлын систем: Автомат цоожлогч блокировка, тэгш хэмийн мэдрэгч, ачаалал хэтрэхээс хамгаалсан дохиолол, ослын зогсоох товчлуур болон ослын цахилгаан насостой.

Гүүрийн үзлэг хийх боломж: Урт сунадаг гар, 360° эргэлт ба нарийн удирдлага нь гүүрийн доод ба дээд хэсэгт тулж ажиллахад нэн тохиромжтой.

I. Ачааны машины явах ангийн техникийн үзүүлэлт

Үзүүлэлтийн нэр	Үзүүлэлт / Нарийвчлал	Үзүүлэлтийн нэр	Үзүүлэлт / Нарийвчлал
Үйлдвэрлэгч / Загвар	ISUZU GIGA (FTR, FVR, SX1166 цуврал)	Хөдөлгүүрийн чадал	≈151 кВт / 205 м.х. (Зарим загвар 350-420 м.х.)
Хөтлөгчийн төрөл	4×2 (Зарим хүнд загвар 6×4, 8×4)	Литрийн багтаамж	≈5.193 литр (ISUZU 6WG1 нь том мотортой)
Ерөнхий овор (УхӨхӨ)	≈9,200 - 9,800 × 2,460-2,600 × 3,600-3,820 мм	Утааны стандарт	Euro V / Euro VI
Бүрэн жин (GVW)	≈10,295 - 18,000 кг	Хурдны хайрцаг	ISUZU MLD Механик (6 эсвэл 10 араатай)
Тэнхлэг хоорондын зай	≈5,000 - 5,200 мм	Дугуйн тодорхойлолт	295/80R22.5 эсвэл 12.00R20 (6+1 дугуй)
Кабины тоноглол	Агааржуулагчтай GIGA кабин, ABS, круиз контрол	Хамгийн дээд хурд	≈90 - 105 км/цаг
Хөдөлгүүрийн загвар	ISUZU 4HK1-TCG60 / 4HK1-TC60	Замын мөрний өргөн	Урд 1910 мм / Хойд 1800 мм

II. Агаарын ажлын платформ ба Сунадаг гар

Үзүүлэлтийн нэр	Үзүүлэлт / Нарийвчлал	Үзүүлэлтийн нэр	Үзүүлэлт / Нарийвчлал
Ажлын дээд өндөр	45 метр (147 фүт)	Сагсны хэмжээ	≈1,600 × 700 × 1,000 мм
Сагсны шалны өндөр	≈43 метр	Сагсны эргэлт	360° (Гидростатик автомат тэгшлэгчтэй)
Ажлын дээд радиус	≈20 - 27 метр	Гарын материал	Бат бэх ган (BAOSTEEL BS960) / Аллюмини
Дээд радиус дээрх өндөр	≈6 - 7 метр	Тулгуур хөл	4 ширхэг, Гидравлик (Урд V, Хойд V/H)
Эргэх тавцангийн эргэлт	360° тасралтгүй эргэлт	Тулгуур хөлийн зай	Хэвтээ: 6,100-8,600 мм / Босоо: 5,800-8,600 мм
Сагсны нэрлэсэн даац	200 - 300 кг (2 ажилтан + багаж)	Гүүрийн үзлэгийн гар	Доош буух гүн: 10-15м / Гүүрэн доогуур: 5-8м

III. Удирдлага, Аюулгүй байдал ба Ажиллагааны систем

Үзүүлэлтийн нэр	Үзүүлэлт / Нарийвчлал	Үзүүлэлтийн нэр	Үзүүлэлт / Нарийвчлал
Удирдлагын систем	Цахилгаан-гидравлик пропорциональ клапан	Ослын систем	Ослын цахилгаан насос, Гар удирдлага, Ослын зогсолт
Удирдлагын арга	3-ийг-1-т: Газар, Сагс ба Утасгүй зайн пульт	Дэлгэцийн систем	LCD дэлгэц (Гарын урт, өндөр, радиус, хазайлт харуулна)
Аюулгүйн цоожлогч	Гар/Тулгуур хөлийн автомат блокировка	Ачааллын хамгаалалт	Ачаалал хэтрэхэд анхааруулах дохио өгнө
Зөөлөн хөлийн хамгаалалт	Хөрсний даралт мэдэрч, машиныг хөмрөхөөс сэргийлнэ	Шөнийн аюулгүй байдал	Строб болон LED гэрэлтүүлгээр тоноглогдсон

IV. Удирдлага ба Аюулгүй байдлын системүүд

Хэсэг / Үзүүлэлт	Дэлгэрэнгүй орчуулга	Үзүүлэлтийн нэр	Дэлгэрэнгүй орчуулга
Удирдлагын гурвалсан систем	Маш уян хатан байдлыг хангана	Сагсны удирдлага	Нарийн ажиллагаа явуулах операторын үндсэн удирдлага
Суурь тавцангийн удирдлага	Байрлуулах, ослын үеийн ажиллагаа болон ерөнхий тохиргоо хийх туслах удирдлага	Утасгүй зайн пульт	Газар дээрх оператор үндсэн панелд хашигдахгүйгээр хамгийн сайн харагдах байрлалаас гарыг удирдах боломж
Гидравлик систем	Гарын болон сагсны хөдөлгөөнийг олон чиглэлд, сааталгүй, шаталсангүй (зөөлөн) тохируулах цахилгаан-гидравлик пропорциональ систем (ихэвчлэн CAN bus технологитой)	LCD ажлын дэлгэц	Удирдлагын панел дээр байрлах ба гарын урт, өргөх өнцөг, ажлын өндөр, ажлын радиус болон машины хазайлтын төлөвийг цаг тухайд нь харуулна
Аюулгүйн цоожлогч (Блокировка)	Тулгуур хөлийг бүрэн дэлгэж, тогтворжуулаагүй үед гарыг сунгахаас хамгаална	Зөөлөн хөлийн хамгаалалт	Хөрсний даралт тогтворгүй байгааг мэдэрч, машин хөмрөхөөс сэргийлж гарын ажиллагааг хязгаарлана
Хязгаарын автомат хязгаарлагч	Гарыг аюултай бүсэд оруулахаас (максимал радиус эсвэл өндрөөс хэтрэх) сэргийлж хөдөлгөөнийг электрон системээр хязгаарлана	Ослын цахилгаан насос	Хөдөлгүүр эсвэл үндсэн насос ажиллахгүй болсон үед ажилтнуудыг газар руу аюулгүй буулгах нөөц насос
Ослын зогсолт	Ажиллагааг шууд зогсоох боломжтой, сагс болон газар дээрх удирдлага дээр хялбар байрласан товчлуурууд	Түвшин мэдрэгч	Машины тогтвортой байдал болон хазайлтын өнцгийг тасралтгүй хянана

V. Хэрэглээний үндсэн чиглэл (Гүүрийн үзлэг)

Гүүрэн доогуур болон алсаас тулах боломж: Өндөр ажлын өндөр болон алслах радиус нь гүүрийн зам, багана, болон доод хэсгийн нийлмэл бүтцэд тулж ажиллахад чухал шаардлагатай.

Байрлалын нарийн тохируулга: Эргэх тавцангийн 360° тасралтгүй эргэлт болон пропорциональ удирдлага нь үзлэг шалгагчдад ойроос визуал болон гэмтэлгүй туршилт, шалгалт хийхэд зориулж сагсыг яг шаардлагатай цэгт байрлуулах боломжийг олгоно.

Тогтвортой байдал: Хүчтэй гидравлик тулгуур хөлнүүд нь машиныг маш тогтвортой байлгаж, маш өндөрт чухал бүтцийн хэсгүүдэд үзлэг хийж буй ажилтнуудын аюулгүй байдлыг бүрэн хангана.
